محل منبع:
چين
گواهی:
CE ROHS

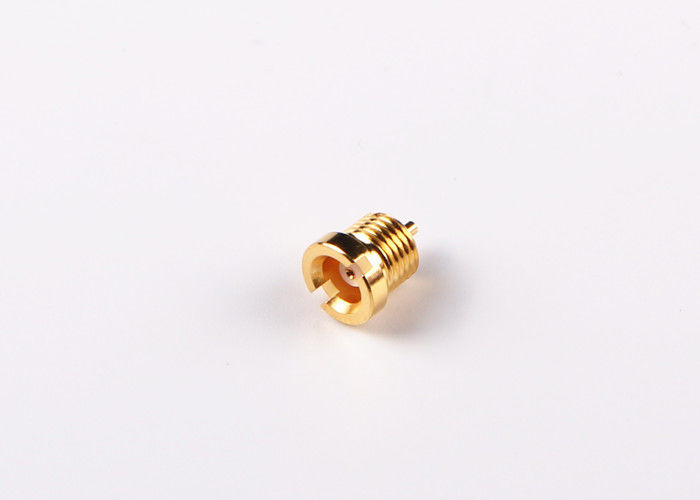

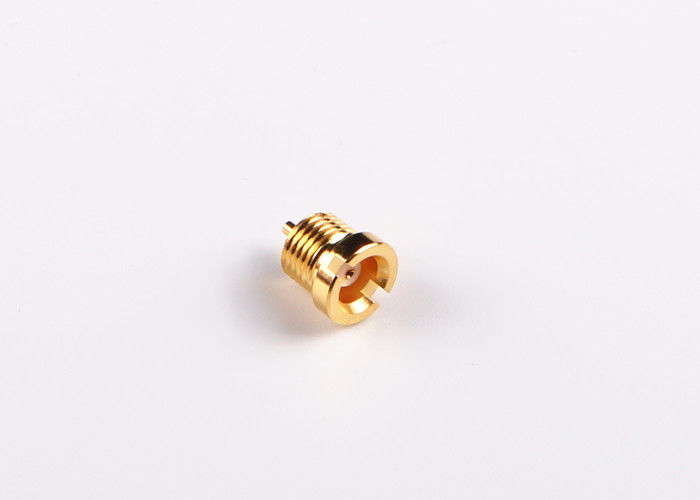

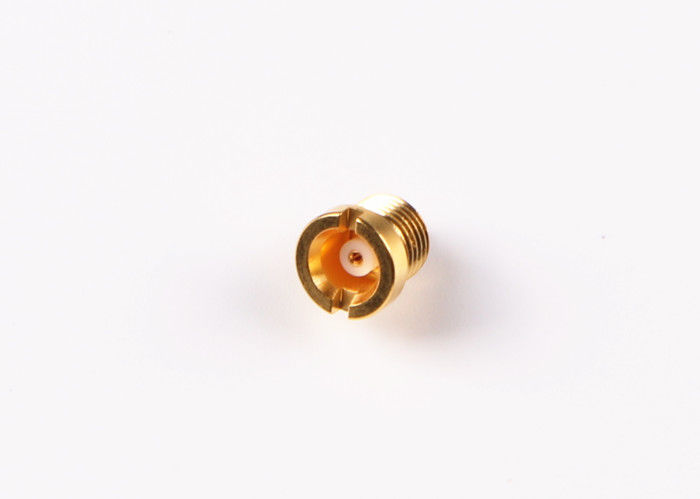

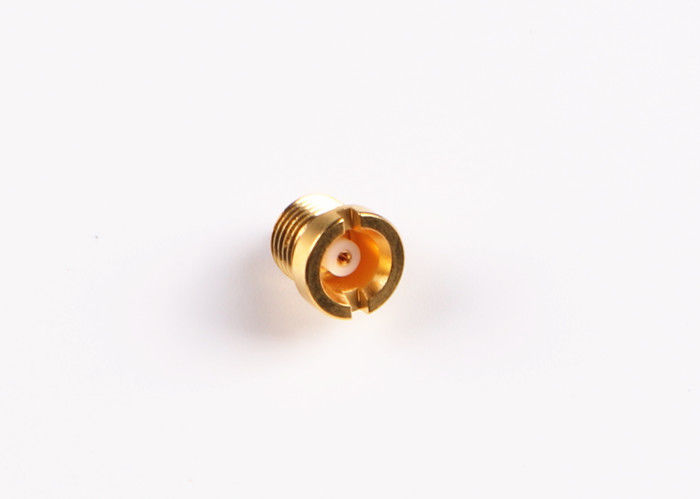

اتصالات HF Quality MCX Male Crimp Straight for RG316 RG179 RG174 rf
اتصالات Type MCX RF نوعی اتصالات مینیاتوری است که دارای اتصال اتصال سریع است. امپدانس مشخصه دو نوع دارد: 50 و 70. ویژگی کانکتورها در حجم کمی ، وزن سبک ، ساختار مختصر ، آسان برای استفاده است. آنها به طور گسترده ای در سیستم موقعیت جهانی ، کار خالص کامپیوتر شخصی دیجیتال ، انواع ابزار رادیویی ، تجهیزات الکترونیکی کوچک و سیستم WLAN استفاده می شوند.
کانکتور کواکسیال MCX RF برای تجهیزاتی اعمال می شود که نیاز به وزن و حجم دارند ، فرکانس عملکرد می تواند به 66 گیگاهرتز برسد ، از طراحی پلاگین استفاده کنید ، اندازه رابط با SMB مشابه است ، اما حجم تقریبا 30٪ کوچکتر است ، تماس با قابل اطمینان تر ، اتصال سریعتر است ، که می تواند نیازهای ارتباط دیجیتال را بطور جدی و کوچک انجام دهد.
کاربردهای اتصالات MCX مواردی است که اندازه ، وزن ، کارایی و سهولت مونتاژ ملاحظات اصلی تصمیم نهایی برای طراحی است. به طور معمول این موارد شامل GPS ، ارتباطات بی سیم (WLAN و موبایل) و خودرو است.

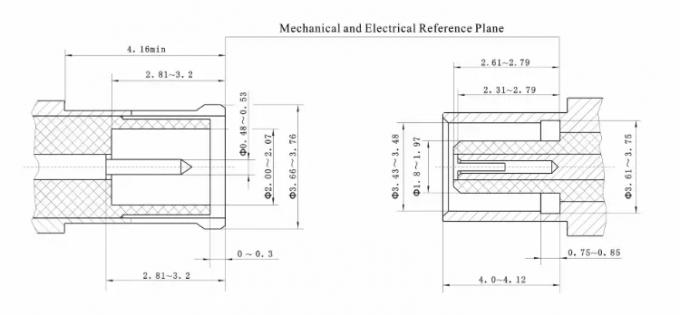

مشخصات:
| خصوصیات برقی | ||
| امپدانس | 50 اهم | |
| محدوده فرکانس | DC ~ 6GHz | |
| ولتاژ محاسبه شده | 250 VRMS (حداکثر سطح دریا) | |
| دی الکتریک مقاومت در برابر ولتاژ | 750 VRMS (حداکثر سطح دریا) | |
| مقاومت عایق | > = 2000MOhm | |
| مقاومت با ما تماس بگیرید | هادی بیرونی | <= 2.5mOhm |
| هادی مرکز | <= 5.0mOhm | |
| VSMR | <= 1.3 | |
| خصوصیات مادی و مکانیکی | |||
| هادی مرکز | نر / پلاگین | برنج | روکش طلا |
| زن / سوکت | برنز Sn-P | روکش طلا | |
| تماس با تاب آوری | برنز بریلیم | نیکل اندود | |
| پوسته / مسکن | برنج ، استیل ضد زنگ | نیکل اندود | |
| مقره ها | PTFE | ||
| حلقه آب بندی | لاستیک سیلیکون | ||
| دوام | 500 چرخه | ||
| سازگار با RoHS | آره |
| خاتمه تماس با مرکز | کریمپ |
| خاتمه تماس خارجی | کریمپ |
| چرخه های جفت گیری | 500 چرخه |
| تماس با حفظ | 10N دقیقه |
| حفظ کابل | 100N دقیقه |
| نیروی جفت گیری | حداکثر 13.6N |
| نیروی بدون اتصال | حداکثر 13.6N |
مشخصات محیطی:
| دمای کارکرد | -30 تا +70 درجه سانتیگراد |
| رتبه IP (همسان) | IP64 |
امکانات:
1 ، عملکرد پهنای باند با بازتاب پایین DC tp 6 گیگاهرتز
2 ، اتصال سریع و قطع اتصال جفت گیری سریع زمان نصب را کاهش می دهد
3 ، طیف گسترده ای از کابلهای منعطف نیمه انعطاف پذیر RG انعطاف پذیر را در خود جای می دهد
اتصالات 4 ، MCX در نسخه هایی با زاویه مستقیم یا راست در دسترس هستند ، همچنین ، فله ، پنل 2 سوراخ ، پانل 4 سوراخ یا گزینه های بی سیم وجود دارد.
کاربرد:
توجه داشته باشید:
ما در حال حاضر بیش از 10،000 نوع محصول ارتباطی ((BNC ، TNC ، MCX ، MMCX ، SMA ، SSMA، SMB، SSMB، BMA، SBMA، SMC، SC، SMP، SSMP و غیره.)) ، درصورتی که کانکتور مورد استفاده شما باشد یافت نشد ، لطفا با جزئیات خود با ما تماس بگیرید
