محل منبع:
چين
گواهی:
CE ROHS

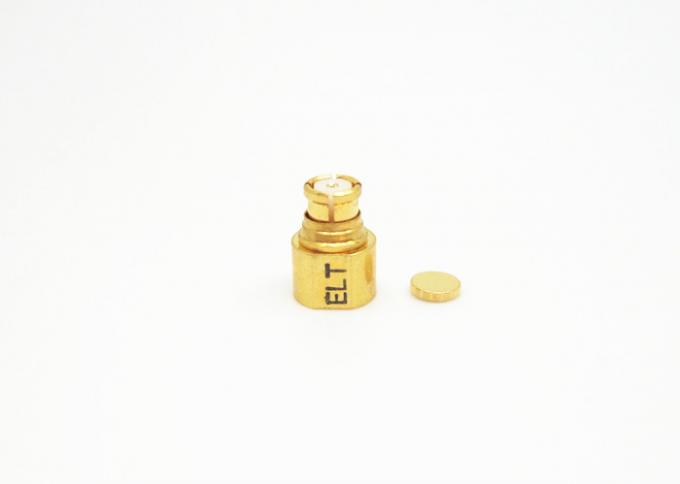

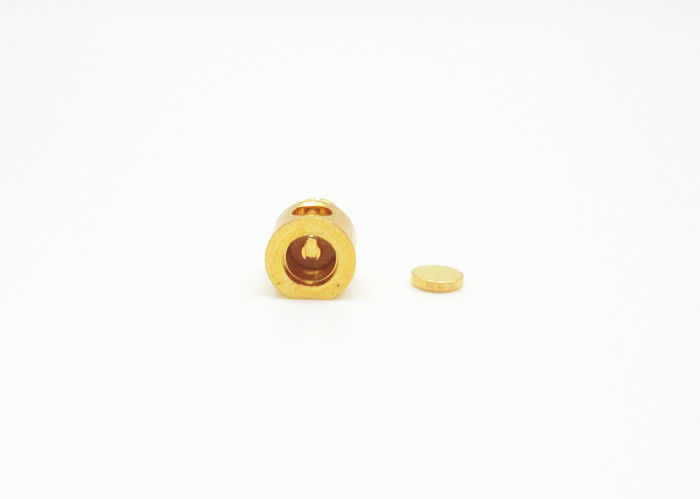

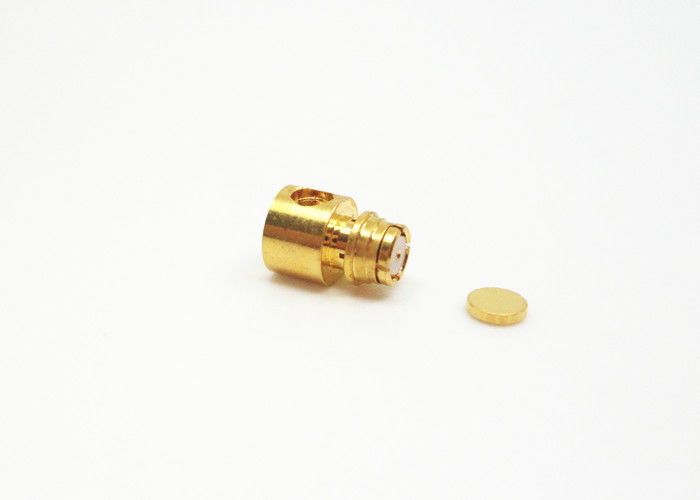

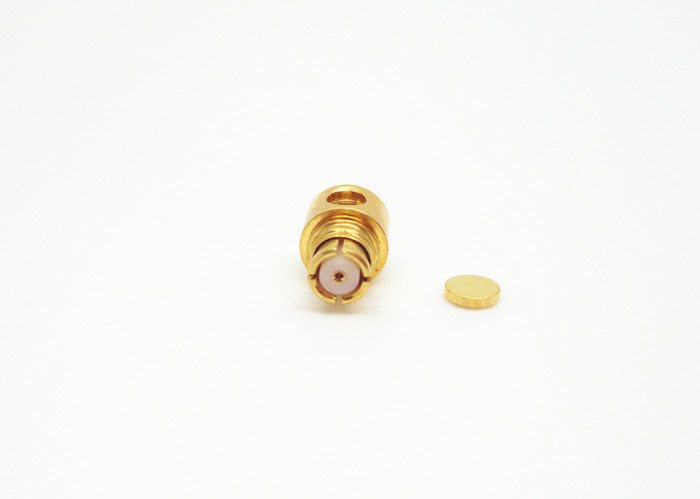

زاویه راست زنانه SMP RF اتصال دهنده کواکسیال برای میدان مایکروویو
SMP یک اتصال اتصال فشرده یا اتصال کوتاه ضربه محکم و ناگهانی RF است که دارای شخصیت هایی با اندازه کوچک ، وزن سبک ، عملکرد لرزه ای عالی و پهن باند و غیره است. فرکانس کاری آن تا 30 گیگاهرتز (محصول اتصال دهنده SMP ما می تواند به 40 گیگاهرتز برسد) ، و این پلاگین دارای سه بازداشت به شکل کامل ، بازداشت محدود و خستگی صاف (از جمله با ترمز) است. آداپتورهای سوار بر PCB ، نصب کابل و سری ، یک راه حل اتصال را برای برنامه های هیئت مدیره به هیئت مدیره ، همسران نابینا و rack-and-panel با وجود حفظ تراکم بسته فراهم می کنند. درخواست وضعیت نصب با نیاز به ماژولار با قابلیت اطمینان بالا.
مشخصات
| خصوصیات برقی | ||
| امپدانس | 50Ω | |
| محدوده فرکانس | DC ~ 40GHz | |
| ولتاژ محاسبه شده | 170VRMS * | |
| مقاومت عایق | 0002000MΩ | |
| دی الکتریک مقاومت در برابر ولتاژ | 500VRMS * | |
| مقاومت مرکز | هادی بیرونی | معمولی≤2.5mΩ ، آب بندی 4mΩ |
| هادی مرکز | معمولی≤6mΩ ، آب بندی 266ΩΩ | |
| VSWR | .31.3 | |
| خصوصیات مادی و مکانیکی | ||
| هادی مرکز | نر | Sn-P برنز ، روکش طلا |
| زن | برنز برنز ، روکش طلا | |
| تماس الاستیک | برنز بریلیم | روکش طلا |
| Shell و سایر قطعات فلزی | استیل ضد زنگ برنجی | روکش طلا Passivation |
| مقره ها | پخت شیشه ای / PTFE / PEI | |
| میزان نشت محصول حفره ای | 1.01325 -3 10-3Pa · cm3 / s | |
ویژگی ها و مزایا
| روکش طلا |
| خرده مینیاتوری |
| DC تا 40 گیگاهرتز |
| اندازه جمع و جور |
| جفت فشار یا ضربه محکم و ناگهانی |
| بازداشت کامل ، بازداشت محدود و متهمین نرم |
| اتصال PCB و اتصال کابل |
| انتخاب زن و مرد ، زاویه مستقیم و راست |
| نسخه های نصب کابل برای مواد کابل انعطاف پذیر و نیمه سفت و سخت |
| نوع عادی و هرمتیک ، فلنج سوار و انتخاب رشته-کوه |
برنامه های کاربردی
- نظامی
- آنتن
- پهنای باند
- هوافضا
- پهنای باند
- ارتباطات از راه دور
- ابزار دقیق
- ابزار دقیق
- آنتن های آرایه ای مرحله ای
- تخته به هیئت مدیره بهم پیوسته
طراحی دقیق
Cataloge محصول:
| آداپتور RF |
| Waveguide To Coaxial Adapter |
| مهر و موم های مهر و موم شیشه ای به فلز |
| اتصال دهنده سری J30J |
| اتصالات چرخشی مایکروویو |
| مجامع کابل RF |
| اتصال دهنده SMA / SSMA RF |
| اتصال دهنده SMP / SSMP RF |
| اتصال دهنده MCX / MMCX RF |
| اتصال دهنده TNC RF |
| N نوع اتصال دهنده RF |
| اتصالات موج BNC RF اتصالات موج میلی لیتر (2.4 میلی متر ، 2.92 میلی متر) |
جزئیات بسته بندی:
* کارتن صادرات استاندارد
* مطابق نیاز مشتری
درخواست خود را مستقیماً برای ما ارسال کنید
