محل منبع:
چين
گواهی:
CE ROHS

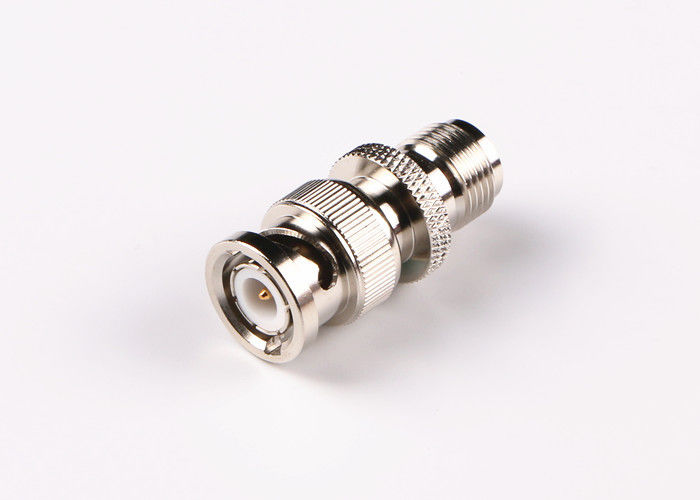

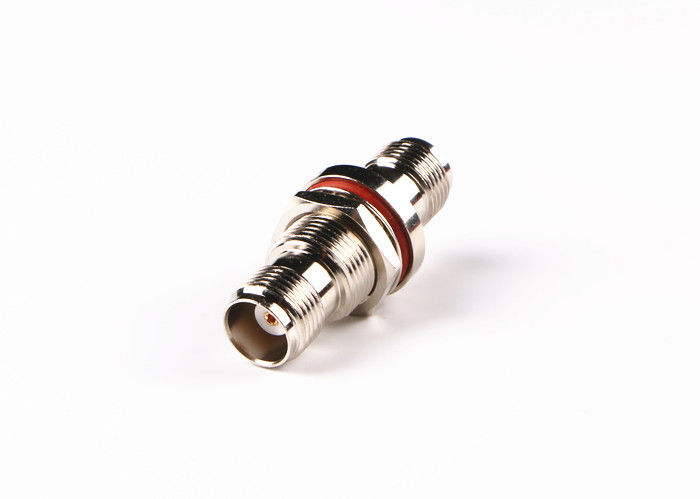

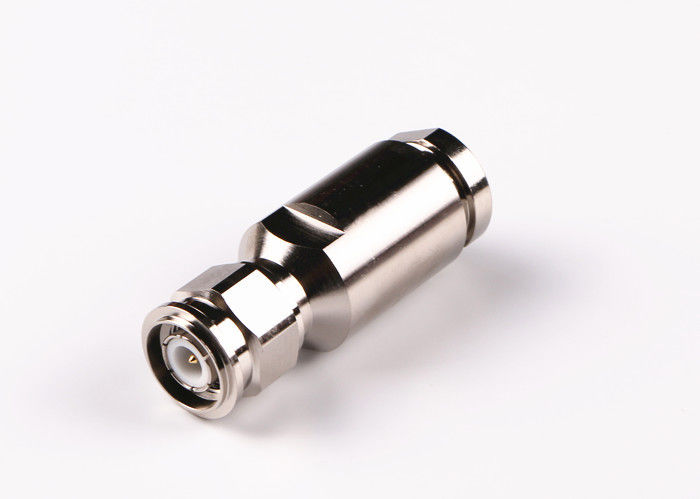

زاویه مستقیم / راست زاویه TNC اتصال پلاگین نر / ماده به اتصال دهنده کواکسیال RF سوکت زن SMA Female
محصول سری TNC به عنوان یک نسخه اتصال دهنده اتصال دهنده BNC طراحی شده است ، اتصالات TNC RF دارای اتصالات پیچ برای جفت گیری است. اتصالات TNC مینیاتوری هستند ، واحدهای ضد آب رشته ای با امپدانس 50ohm ثابت ، که از DC-11ghZ کار می کنند ، دو نوع اتصالات TNC وجود دارد. : قطبی استاندارد و معکوس. این اتصال دهنده کم هزینه به طور معمول از اجزای سازنده قالب و قالب استفاده می کند. عملکرد آنها با محصولات درجه صنعتی یا نظامی برابر نخواهد بود ، این اتصالات برای استفاده در انواع کاربردهای تجاری ایده آل هستند.
مشخصات
خصوصیات برقی | ||||
امپدانس | 50Ω | |||
محدوده فرکانس | DC ~ 4GHz | |||
ولتاژ محاسبه شده | 2500VRMS (حداکثر سطح دریا) | |||
دی الکتریک مقاومت در برابر ولتاژ | 750VRMS (حداکثر سطح دریا) | |||
مقاومت عایق | 0002000MΩ | |||
مقاومت با ما تماس بگیرید | هادی بیرونی | m6mΩ | ||
هادی مرکز | .51.5mΩ | |||
VSMR | .31.3 | |||
مشخصات مکانیکی
| استاندارد طراحی | IEC 60169-17 |
| سازگار با RoHS | آره |
| خاتمه تماس با مرکز | کریمپ |
| خاتمه تماس خارجی | کریمپ |
| چرخه های جفت گیری | 500 چرخه |
| تماس با حفظ | 10N دقیقه |
| حفظ کابل | 100N دقیقه |
| نیروی جفت گیری | حداکثر 13.6N |
| نیروی بدون اتصال | حداکثر 13.6N |
طراحی دقیق
کاربرد:
* ایستگاه پایه
* شبکه
* رادار
* آنتن
* مخابرات
* رایانه ها
* مودم های کابل با سرعت بالا
* ارتباطات از راه دور
* تلفنهای همراه همراه
* ابزار دقیق
Cataloge محصول:
| آداپتور RF |
| اتصال دهنده SMA / SSMA RF |
| اتصال دهنده SMP / SSMP RF |
| اتصال دهنده TNC RF |
| N نوع اتصال دهنده RF |
| اتصال دهنده MCX / MMCX RF |
| اتصالات موج BNC RF اتصالات موج میلی آمپر (2.4 میلی متر ، 2.92 میلی متر) |
| مجامع کابل RF |
| Waveguide To Coaxial Adapter |
| مهر و موم های مهر و موم شیشه ای به فلز |
| اتصال دهنده سری J30J |
| اتصالات چرخشی مایکروویو |
توجه داشته باشید:
ما بیش از 10،000 نوع کانکتور TNC داریم ، اگر کانکتور مورد استفاده شما یافت نشد ، لطفا با ls detai خود تماس بگیرید .
درخواست خود را مستقیماً برای ما ارسال کنید
