محل منبع:
چين
گواهی:
CE ROHS

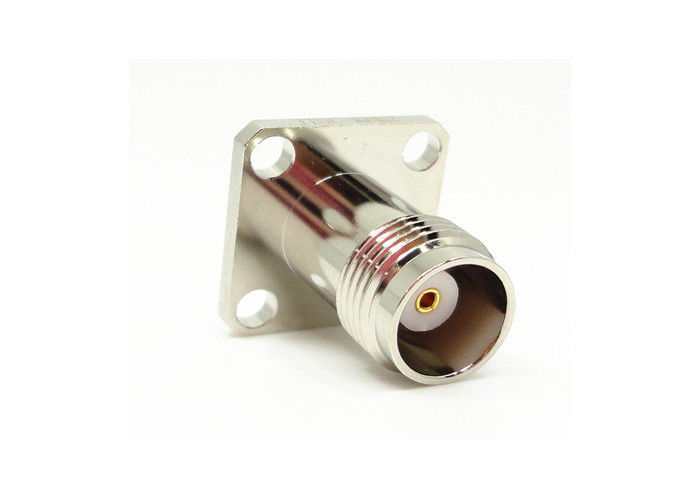

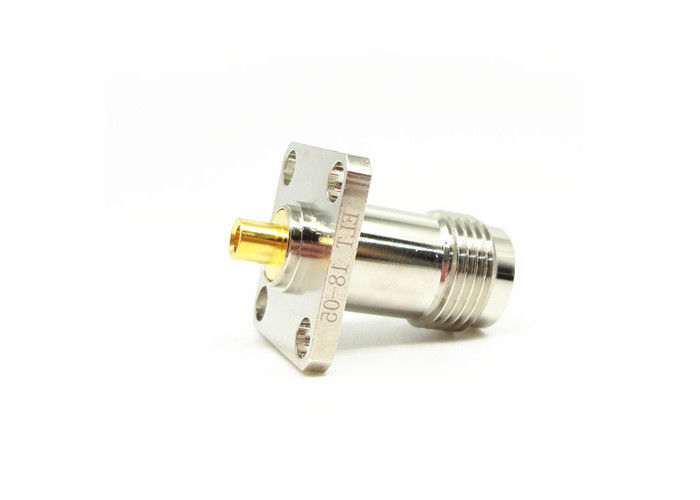

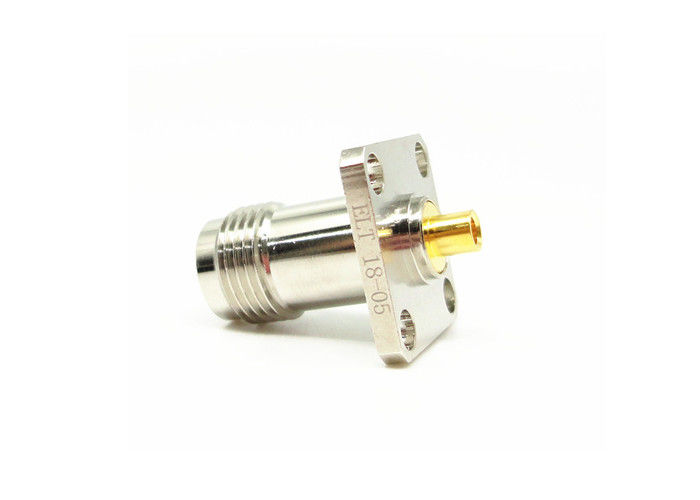

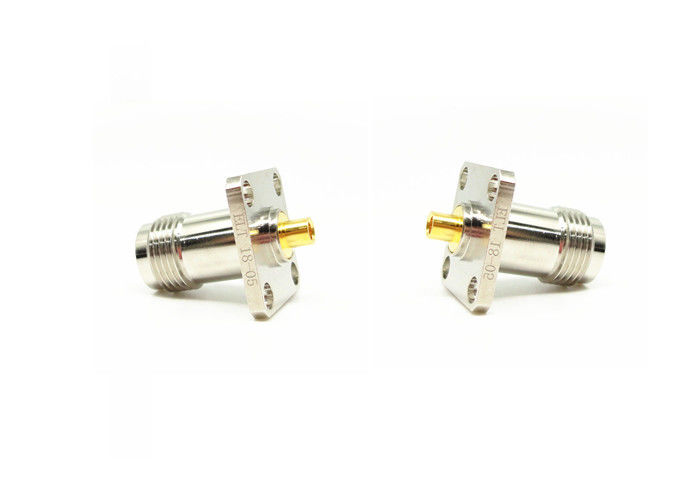

اتصالات چهار سوراخ فلنج کوه TNC RF اتصال دهنده زن 50 Ohm 11GHz برای مایکروویو
محصول سری TNC به عنوان یک نسخه اتصال دهنده اتصال دهنده BNC طراحی شده است ، اتصالات TNC RF دارای اتصالات پیچ برای جفت گیری است. اتصالات TNC مینیاتوری هستند ، واحدهای ضد آب رشته ای با امپدانس 50ohm ثابت ، که از DC-11ghZ کار می کنند ، دو نوع اتصالات TNC وجود دارد. : قطبی استاندارد و معکوس. این اتصال دهنده کم هزینه به طور معمول از اجزای سازنده قالب و قالب استفاده می کند. عملکرد آنها با محصولات درجه صنعتی یا نظامی برابر نخواهد بود ، این اتصالات برای استفاده در انواع کاربردهای تجاری ایده آل هستند. TNC که به طور گسترده برای اتصالات آنتن مورد استفاده قرار می گیرد ، کاربردهای بسیاری در بازارهای هواپیمایی ، دفاع ، ارتباطات و عمومی صنعتی دارد. قطبی معکوس و TNC 75 اهم نیز موجود است.
مشخصات
خصوصیات برقی | ||||
امپدانس | 50Ω | |||
محدوده فرکانس | DC ~ 4GHz | |||
ولتاژ محاسبه شده | 2500VRMS (حداکثر سطح دریا) | |||
دی الکتریک مقاومت در برابر ولتاژ | 750VRMS (حداکثر سطح دریا) | |||
مقاومت عایق | 0002000MΩ | |||
مقاومت با ما تماس بگیرید | هادی بیرونی | m6mΩ | ||
هادی مرکز | .51.5mΩ | |||
VSMR | .31.3 | |||
| استاندارد طراحی | IEC 60169-17 |
| سازگار با RoHS | آره |
| خاتمه تماس با مرکز | کریمپ |
| خاتمه تماس خارجی | کریمپ |
| چرخه های جفت گیری | 500 چرخه |
| تماس با حفظ | 10N دقیقه |
| حفظ کابل | 100N دقیقه |
| نیروی جفت گیری | حداکثر 13.6N |
| نیروی بدون اتصال | حداکثر 13.6N |
کاربرد:
* تلفنهای همراه همراه
* ابزار دقیق
* ایستگاه پایه
* شبکه
* رادار
* ارتباطات از راه دور
طراحی دقیق
امکانات:
1 ، اتصال دهنده الکترونیکی سری TNC RF به عنوان نسخه ای اتصال دهنده BNC طراحی شده است.
2 ، اتصالات TNC RF دارای اتصالات پیچ برای جفت گیری است. کانکتورهای RF TNC دارای واحدهای ضد آب با مینیاتور و دارای مقاومت در برابر مقاومت 50ohm هستند ، ازDC-11ghz کار می کنند
3 ، دو نوع اتصال دهنده TNC وجود دارد: قطبیت استاندارد و معکوس
4 ، این اتصالات RF کارخانه تولید کننده ارزان قیمت چین به طور معمول از اجزای قالب گیری شده و قالبهای قالب استفاده می کنند.
5 ، در حالی که عملکرد با محصولات درجه صنعتی یا نظامی برابر نخواهد بود ، این اتصالات اتصال دهنده RF برای استفاده در انواع کاربردهای تجاری ایده آل هستند.
6 ، محصولات سری TNC نوعی جنب و جوش است که به طور مکرر دارای عرض کار است ، به قابل اعتماد بپیوندید.
توجه داشته باشید:
ما بیش از 10،000 نوع کانکتور TNC داریم ، اگر کانکتور مورد استفاده شما یافت نشد ، لطفا با ls detai خود تماس بگیرید .
