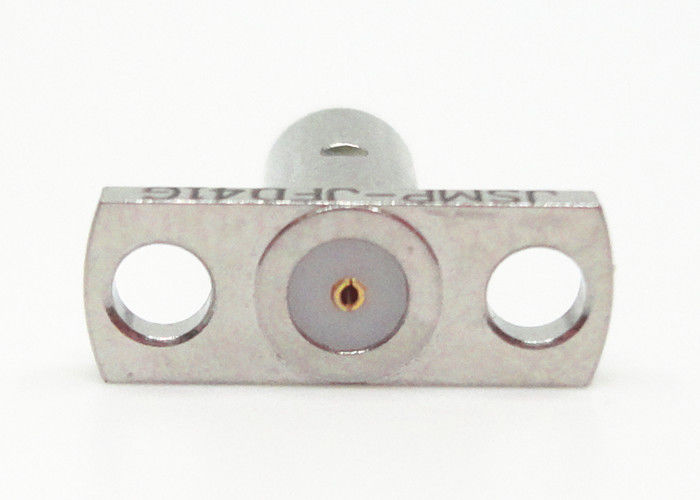

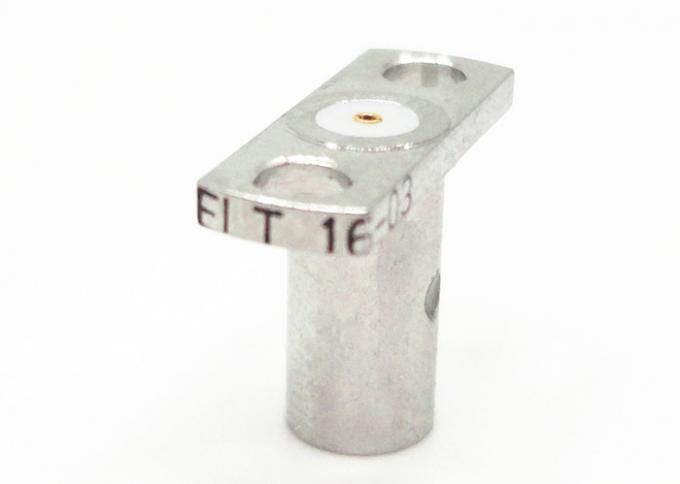

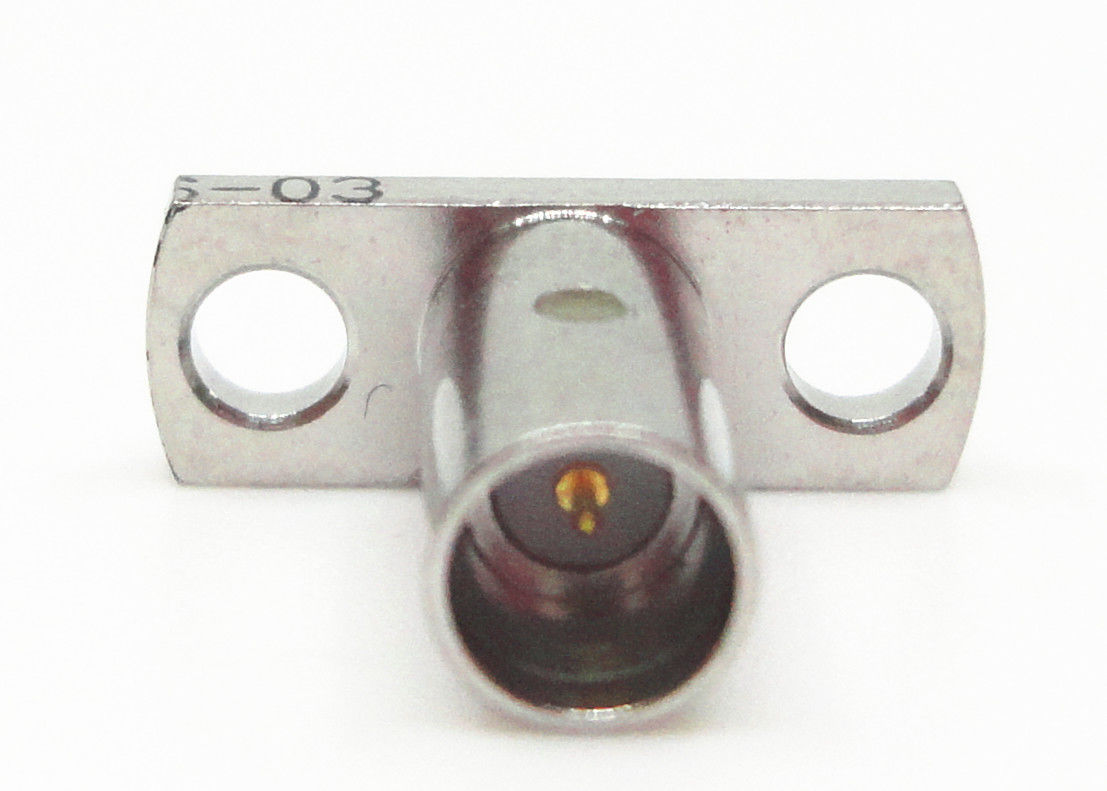

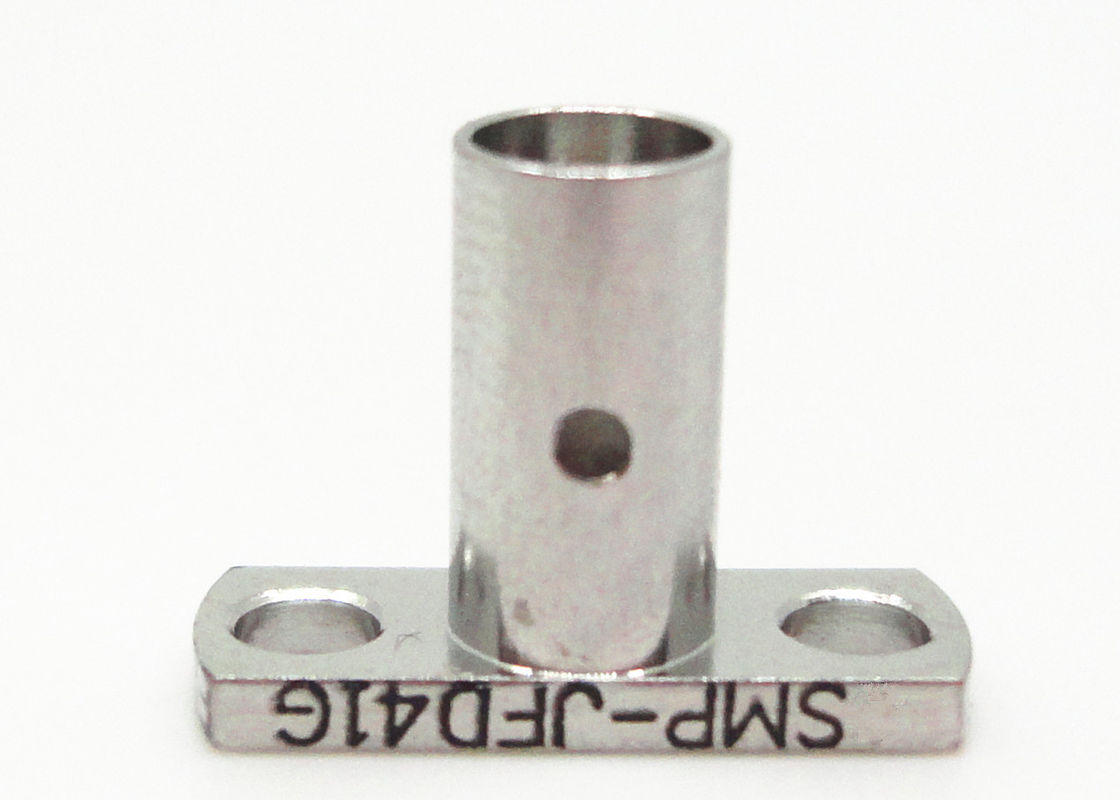

فلنج اتصالی کواکسیال 50Ω Impedance SMP برای سربازی سوار می شود
SMP یک اتصال اتصال فشرده یا اتصال کوتاه ضربه محکم و ناگهانی RF است که دارای شخصیت هایی با اندازه کوچک ، وزن سبک ، عملکرد لرزه ای عالی و پهن باند و غیره است. فرکانس کاری آن تا 30 گیگاهرتز (محصول اتصال دهنده SMP ما می تواند به 40 گیگاهرتز برسد) ، و این پلاگین دارای سه بازداشت به شکل کامل ، بازداشت محدود و خستگی صاف (از جمله با ترمز) است. آداپتورهای سوار بر PCB ، نصب کابل و سری ، یک راه حل اتصال را برای برنامه های هیئت مدیره به هیئت مدیره ، همسران نابینا و rack-and-panel با وجود حفظ تراکم بسته فراهم می کنند. درخواست وضعیت نصب با نیاز به ماژولار با قابلیت اطمینان بالا.
مشخصات
| خصوصیات برقی | ||
| امپدانس | 50Ω | |
| محدوده فرکانس | DC ~ 40GHz | |
| ولتاژ محاسبه شده | 170VRMS * | |
| مقاومت عایق | 0002000MΩ | |
| دی الکتریک مقاومت در برابر ولتاژ | 500VRMS * | |
| مقاومت مرکز | هادی بیرونی | معمولی≤2.5mΩ ، آب بندی 4mΩ |
| هادی مرکز | معمولی≤6mΩ ، آب بندی 266ΩΩ | |
| VSWR | .31.3 | |
| خصوصیات مادی و مکانیکی | ||
| هادی مرکز | نر | Sn-P برنز ، روکش طلا |
| زن | برنز برنز ، روکش طلا | |
| تماس الاستیک | برنز بریلیم | روکش طلا |
| Shell و سایر قطعات فلزی | استیل ضد زنگ برنجی | روکش طلا Passivation |
| مقره ها | پخت شیشه ای / PTFE / PEI | |
| میزان نشت محصول حفره ای | 1.01325 -3 10-3Pa · cm3 / s | |
مزایای:
1. اتصال کانکتور SMA RF با استفاده از پیچ های ساده و پیچاندن دو اتصال به یکدیگر ، با کیفیت بالا و ترکیب سریع است ، بدون نیاز به لحیم کاری و چفت شدن.
2. اتصالات الکتریکی SMA به طور گسترده ای برای مایکروویو ، آنتن ها و ابزار تست و غیره استفاده می شوند
3. اتصال دهنده SMA RF اتصال دهنده های کواکسیال RF با اتصال کوچک و با اندازه مینیاتور ، ضد لرزش و فرکانس گسترده تا 18 گیگاهرتز هستند.
4. اتصالات SMA RF در اتصال سریع ، فشار رابط یا رابط کاربری استاندارد ، مستقیم ، 90 درجه و همچنین تنظیمات صفحه اصلی یا 4 پنل سوراخ در دسترس هستند.
برنامه های کاربردی
- نظامی
- آنتن
- هوافضا
- پهنای باند
- ارتباطات از راه دور
- ابزار دقیق
- آنتن های آرایه ای مرحله ای
- تخته به هیئت مدیره بهم متصل است
