محل منبع:
چين
گواهی:
CE ROHS

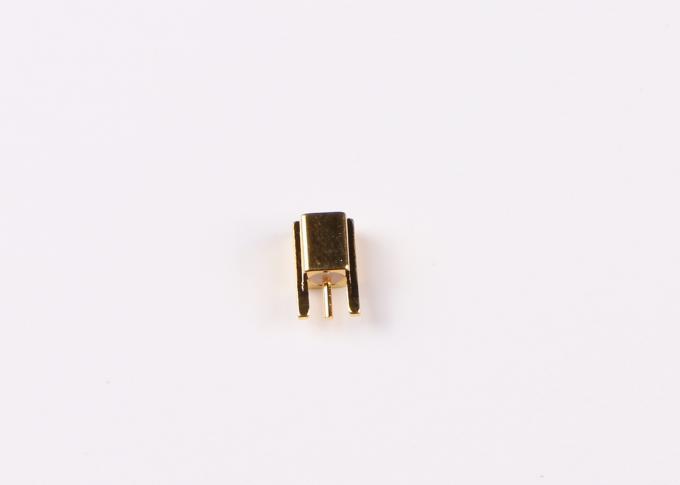

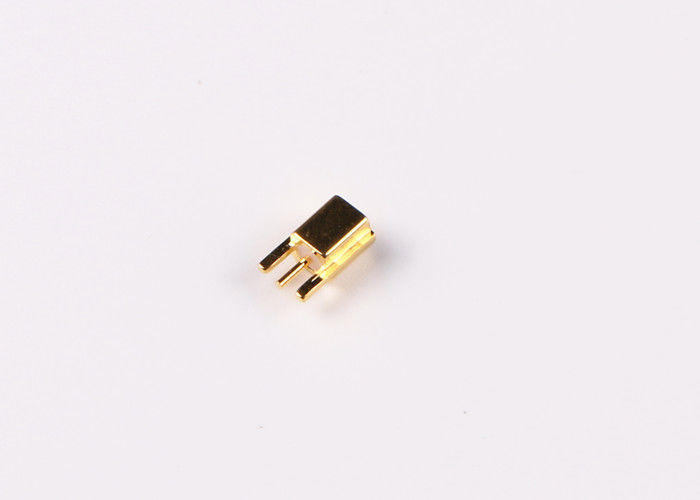

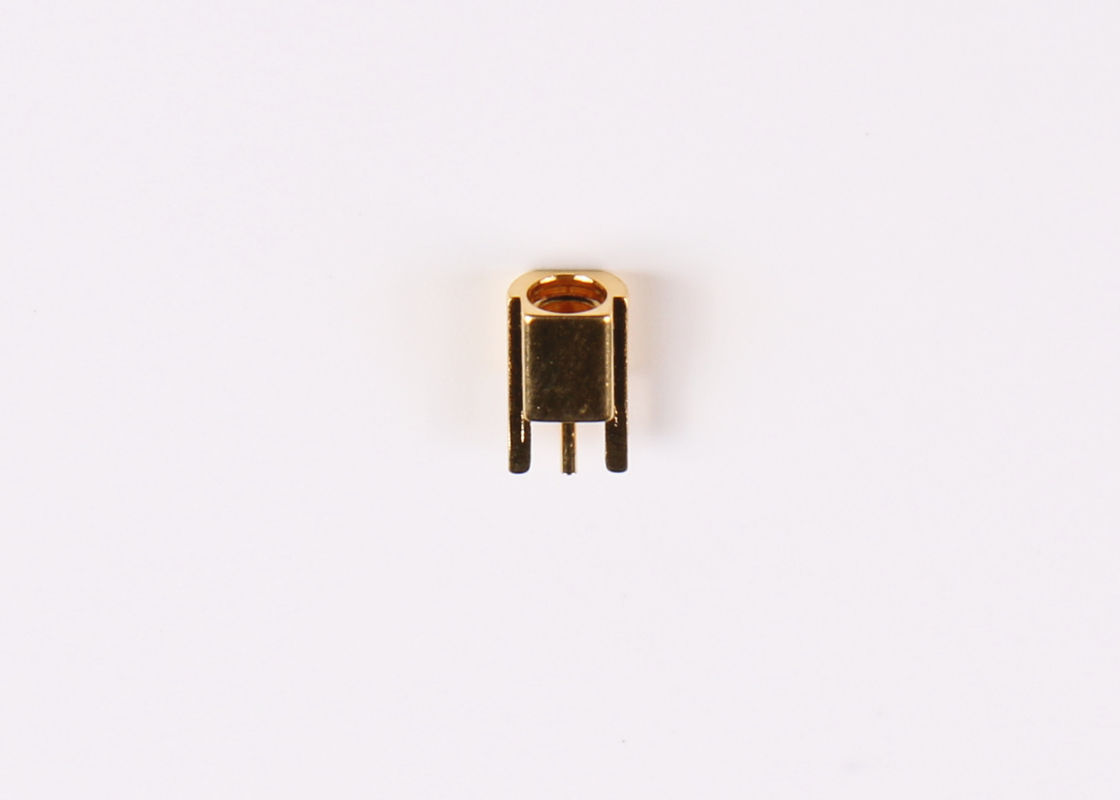

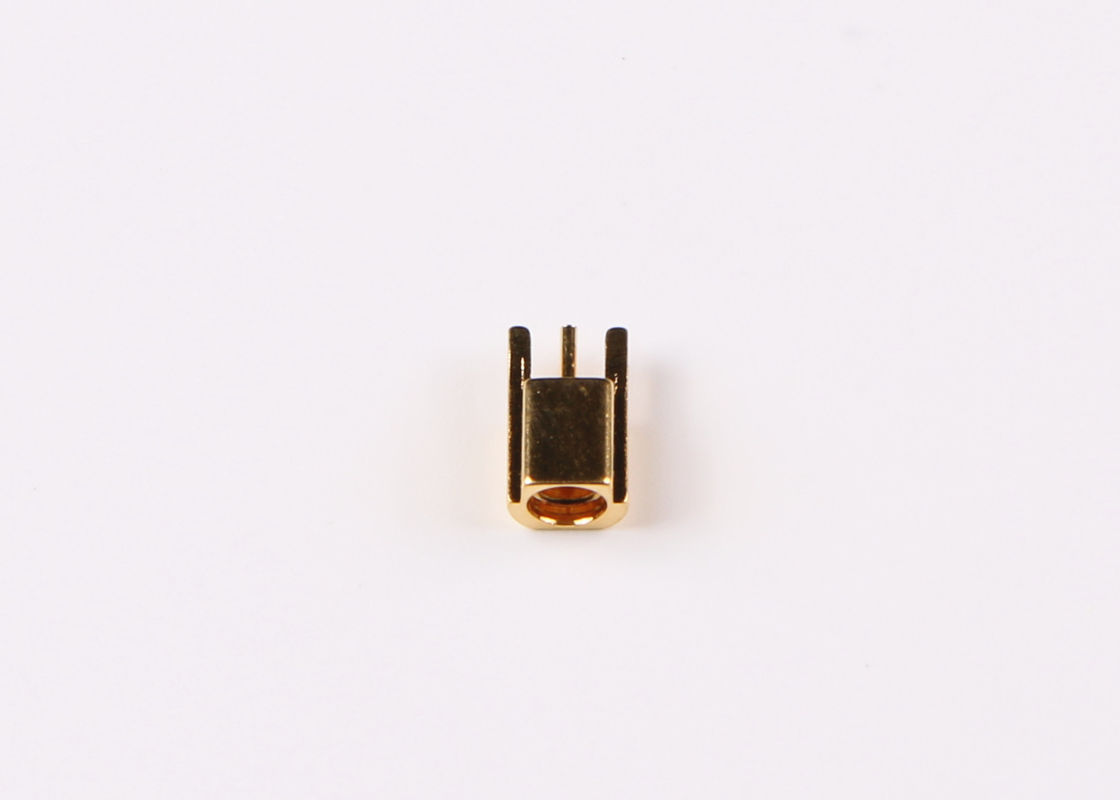

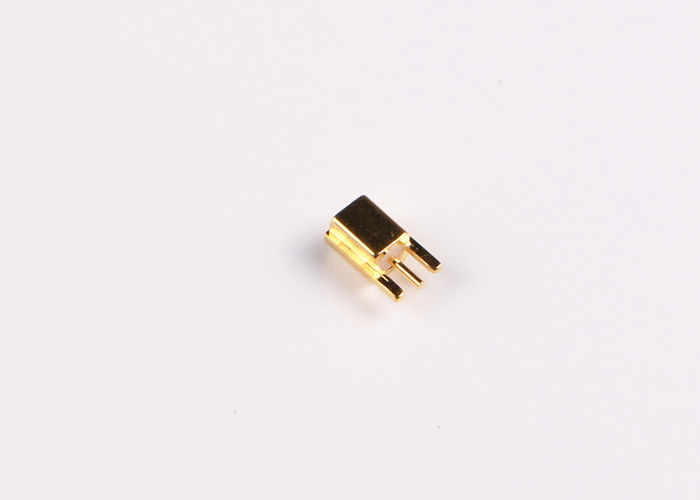

اتصالات کابل کواکسیال کابل مستقیم Plast MCX MCX Plated MCX برای PCB Mount
امکانات:
- اتصال سریع و قطع اتصال جفت گیری سریع ، زمان نصب را کاهش می دهد
- طیف گسترده ای از کابلهای کواکسیال منعطف RG انعطاف پذیر و طیف گسترده ای را در خود جای می دهد
- اتصالات MCX در نسخه های زاویه ای مستقیم یا راست ، و همچنین ، فله ، پنل 2 سوراخ ، پانل 4 سوراخ یا گزینه های بی سیم در دسترس هستند.
- هزینه کم همراه با کیفیت بالا.
- عملکرد پهنای باند با بازتاب کم از DC تا 6 گیگاهرتز.
- 50 اهم امپدانس
- برای اتصال به کابل استاندارد صنعت و به عنوان دستگاه چاپ مدار چاپی در دسترس است
- عملکرد قابل تکرار را ارائه دهید
کاربرد:
کانکتور TYPE MCX RF نوعی اتصالات مینیاتوری است که دارای اتصال اتصال فوری است. امپدانس مشخصه دو نوع دارد: 50 و 70. ویژگی کانکتورها در حجم کمی ، وزن سبک ، ساختار مختصر ، آسان برای استفاده است. آنها به طور گسترده ای در سیستم موقعیت جهانی ، کار خالص کامپیوتر شخصی دیجیتال ، انواع ابزار رادیویی ، تجهیزات الکترونیکی کوچک و سیستم WLAN استفاده می شوند.
کانکتور RF سری MCX برای تجهیزاتی که نیاز به وزن و حجم دارند اعمال می شود ، فرکانس عملکرد می تواند به 6 گیگاهرتز برسد ، از طراحی پلاگین استفاده کنید ، اندازه رابط با SMB مشابه است ، اما حجم تقریبا 30٪ کوچکتر است ، تماس با قابل اطمینان تر ، اتصال سریعتر است ، که می تواند نیازهای ارتباط دیجیتال را بطور جدی و کوچک انجام دهد.
کاربردهای اتصالات MCX مواردی است که اندازه ، وزن ، کارایی و سهولت مونتاژ ملاحظات اصلی تصمیم نهایی برای طراحی است. به طور معمول این موارد شامل GPS ، ارتباطات بی سیم (WLAN و موبایل) و خودرو است.
مشخصات:
| خصوصیات برقی | ||
| امپدانس | 50 اهم | |
| محدوده فرکانس | DC ~ 6GHz | |
| ولتاژ محاسبه شده | 250 VRMS (حداکثر سطح دریا) | |
| دی الکتریک مقاومت در برابر ولتاژ | 750 VRMS (حداکثر سطح دریا) | |
| مقاومت عایق | > = 2000MOhm | |
| مقاومت با ما تماس بگیرید | هادی بیرونی | <= 2.5mOhm |
| هادی مرکز | <= 5.0mOhm | |
| VSMR | <= 1.3 | |
| خصوصیات مادی و مکانیکی | |||
| هادی مرکز | نر / پلاگین | برنج | روکش طلا |
| زن / سوکت | برنز Sn-P | روکش طلا | |
| تماس با تاب آوری | برنز بریلیم | نیکل اندود | |
| پوسته / مسکن | برنج ، استیل ضد زنگ | نیکل اندود | |
| مقره ها | PTFE | ||
| حلقه آب بندی | لاستیک سیلیکون | ||
| دوام | 500 چرخه | ||
| سازگار با RoHS | آره |
| خاتمه تماس با مرکز | کریمپ |
| خاتمه تماس خارجی | کریمپ |
| چرخه های جفت گیری | 500 چرخه |
| تماس با حفظ | 10N دقیقه |
| حفظ کابل | 100N دقیقه |
| نیروی جفت گیری | حداکثر 13.6N |
| نیروی بدون اتصال | حداکثر 13.6N |
مشخصات محیطی:
| دمای کارکرد | -30 تا +70 درجه سانتیگراد |
| رتبه IP (همسان) | IP64 |
توجه داشته باشید:
ما در حال حاضر بیش از 10،000 نوع محصول ارتباطی ((BNC ، TNC ، MCX ، MMCX ، SMA ، SSMA، SMB، SSMB، BMA، SBMA، SMC، SC، SMP، SSMP و غیره.)) ، درصورتی که کانکتور مورد استفاده شما باشد یافت نشد ، لطفا با جزئیات خود با ما تماس بگیرید
