محل منبع:
چين
گواهی:
CE ROHS

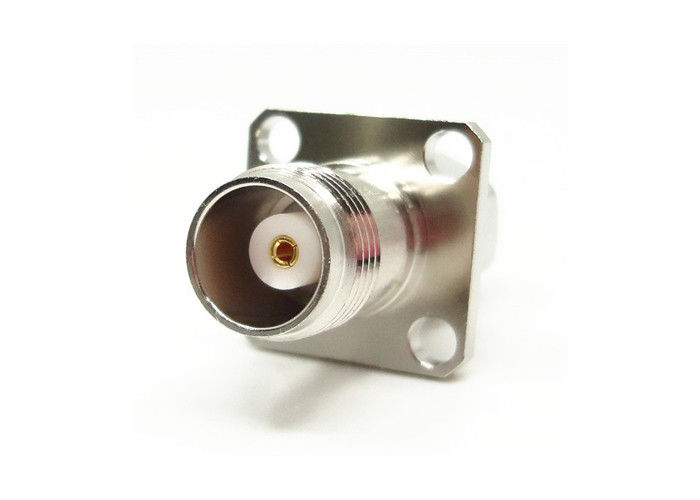

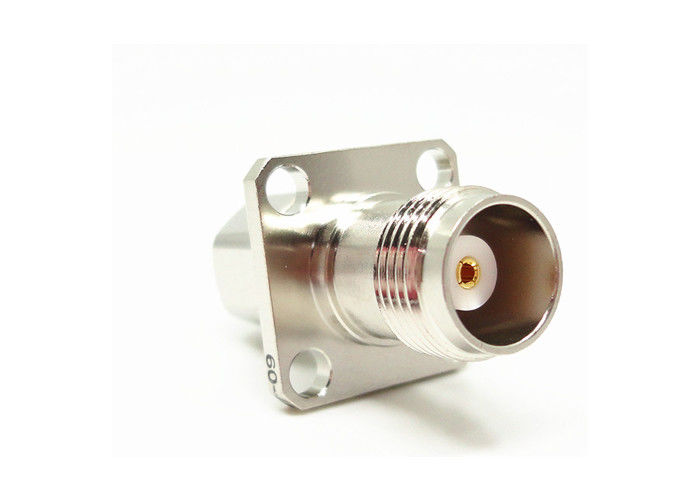

پانل فلنج چهار سوراخ فلز نیکل اندود TNC زن اتصال کانکتور RF
محصول سری TNC به عنوان یک نسخه اتصال دهنده اتصال دهنده BNC طراحی شده است ، اتصالات TNC RF دارای اتصالات پیچ برای جفت گیری است. اتصالات TNC مینیاتوری هستند ، واحدهای ضد آب رشته ای با امپدانس 50ohm ثابت ، که از DC-11ghZ کار می کنند ، دو نوع اتصالات TNC وجود دارد. : قطبی استاندارد و معکوس. این اتصال دهنده کم هزینه به طور معمول از اجزای سازنده قالب و قالب استفاده می کند. عملکرد آنها با محصولات درجه صنعتی یا نظامی برابر نخواهد بود ، این اتصالات برای استفاده در انواع کاربردهای تجاری ایده آل هستند. TNC که به طور گسترده برای اتصالات آنتن مورد استفاده قرار می گیرد ، کاربردهای بسیاری در بازارهای هواپیمایی ، دفاع ، ارتباطات و عمومی صنعتی دارد. قطبی معکوس و TNC 75 اهم نیز موجود است.
مشخصات
خصوصیات برقی | ||||
امپدانس | 50Ω | |||
محدوده فرکانس | DC ~ 4GHz | |||
ولتاژ محاسبه شده | 2500VRMS (حداکثر سطح دریا) | |||
دی الکتریک مقاومت در برابر ولتاژ | 750VRMS (حداکثر سطح دریا) | |||
مقاومت عایق | 0002000MΩ | |||
مقاومت با ما تماس بگیرید | هادی بیرونی | m6mΩ | ||
هادی مرکز | .51.5mΩ | |||
VSMR | .31.3 | |||
مشخصات مکانیکی
| استاندارد طراحی | IEC 60169-17 |
| سازگار با RoHS | آره |
| خاتمه تماس با مرکز | کریمپ |
| خاتمه تماس خارجی | کریمپ |
| چرخه های جفت گیری | 500 چرخه |
| تماس با حفظ | 10N دقیقه |
| حفظ کابل | 100N دقیقه |
| نیروی جفت گیری | حداکثر 13.6N |
| نیروی بدون اتصال | حداکثر 13.6N |
مشخصات محیطی:
| دمای کارکرد | -30 تا +70 درجه سانتیگراد |
| رتبه IP (همسان) | IP64 |

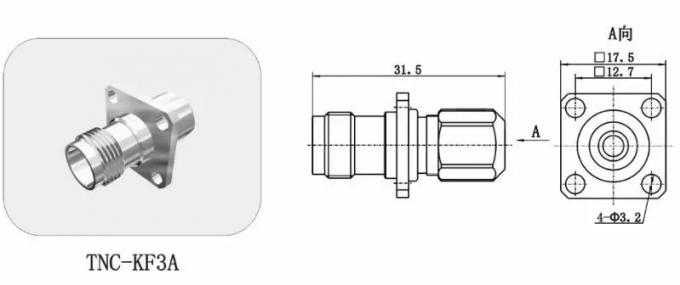

طراحی دقیق
امکانات:
1 ، در حالی که عملکرد با محصولات درجه صنعتی یا نظامی برابر نخواهد بود ، این اتصال دهنده های خرچنگ RF برای استفاده در انواع کاربردهای تجاری ایده آل هستند.
2 ، اتصال دهنده الکترونیکی سری TNC RF به عنوان نسخه ای اتصال دهنده BNC طراحی شده است.
3 ، اتصالات TNC RF دارای ویژگی های پیچ برای جفت گیری است. کانکتورهای RF TNC دارای واحدهای ضد آب با مینیاتور و دارای مقاومت در برابر مقاومت 50ohm هستند ، ازDC-11ghz کار می کنند
4 ، دو نوع اتصال دهنده TNC وجود دارد: قطبیت استاندارد و معکوس
5 ، این اتصالات RF کارخانه تامین کننده چین ارزان قیمت به طور معمول از اجزای ریخته گری و قالب می میرند.
6 ، محصولات سری TNC نوعی جنب و جوش است که به طور مکرر دارای عرض کار است ، به قابل اعتماد بپیوندید.
توجه داشته باشید:
ما در حال حاضر بیش از 10،000 نوع محصول ارتباطی ((BNC ، TNC ، MCX ، MMCX ، SMA ، SSMA، SMB، SSMB، BMA، SBMA، SMC، SC، SMP، SSMP و غیره.)) ، درصورتی که کانکتور مورد استفاده شما باشد یافت نشد ، لطفا با جزئیات خود با ما تماس بگیرید
