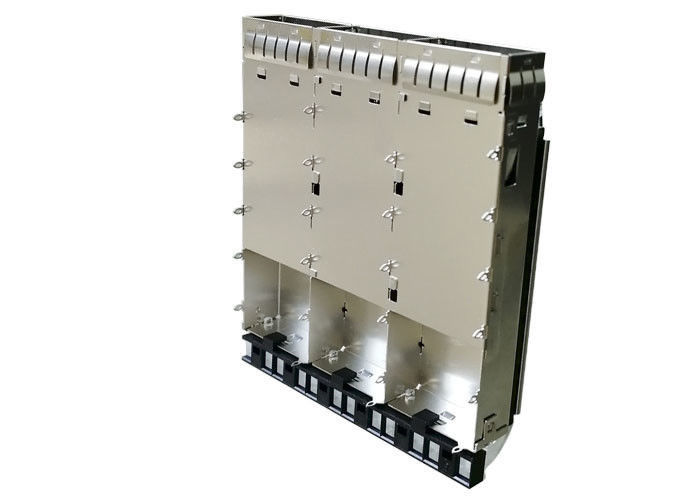

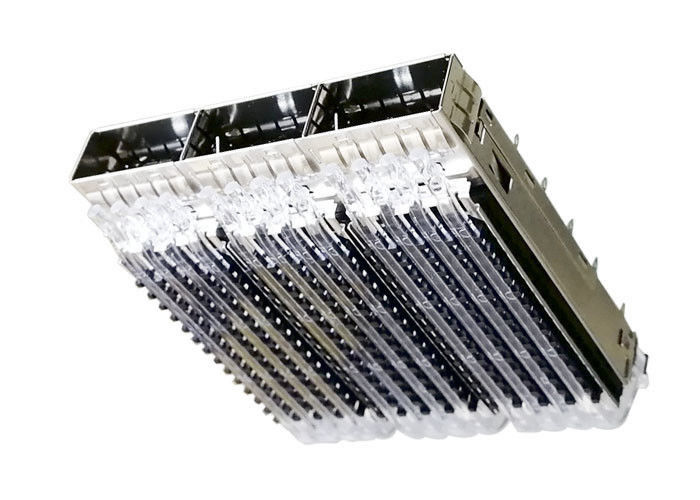

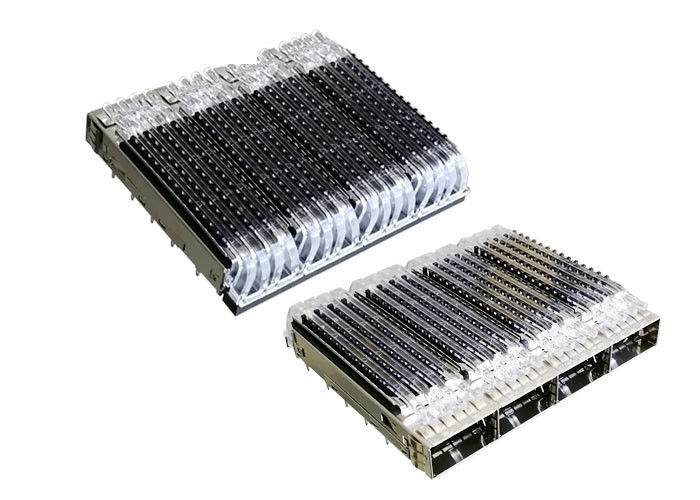

قفس یک قطعه QSFP28 برای اتصال / فرستنده QSFP28 استفاده می شود

1x3 Ganged SFP قفس اتصال QSFP28 قفس یک قطعه مس آلیاژ مس

1. ساختار قفس QSFP28 ( 49009-00N011) ساختار:

• پورت های X X 1 Ganged QSFP28 قفس ، بدون اتصال دهنده SFP یکپارچه
• طول قفس QSFP28: 67.89 میلی متر
• عرض قفس QSFP28: 57.45 میلی متر
• ارتفاع قفس QSFP28: 15.15 میلی متر (با سینک گرمایی)
• طول پین متناسب با فشار قفس QSFP28: 2.05 میلی متر
• عرض پورت منفرد: 18.75 میلی متر
• ارتفاع پورت منفرد: 8.95 میلی متر
• قفس فلزی Stampled و Formed ، با سوراخ اتلاف گرما.
• با لوله های سبک وضعیت پیوند را به ما اطلاع دهید
• با استفاده از گرمای سینک ، گرمای سینک ماده آلومینیومی است ، با استفاده از اکسید سیاه روی سطح
• مطبوعات متناسب با نوع مناسب ، مطابق آنچه مورد نیاز است می توان تنظیم کرد
• مواد قفس: آلیاژ مس
• CLIP: فولاد ثابت
• لوله نور: رنگ پلی کربنات پاک است
• با استفاده از EMI Tab Spring ، EMI محافظ بهتری را در قسمت بدنه محافظت کنید

2. ویژگی های قفس QSFP28

• ساخت و ساز تک آلیاژ مس

• همسان با گیرنده QSFP28

• در قفس های منفرد یا چند پورت (نصب پنل) موجود است

• کیت مناسب با اتصال QSFP / رابط و قفس

• طراحی انتشار کم از طریق انگشتان بهاری برابر - برگشتی برای عبور اشعه وجود ندارد

• فنرهای لرزش گیرنده پیشرفته

• طراحی پا سه بعدی برای حفظ فشار مناسب و تماس با حفره های صفحه میزبان

• نصب / حذف ساده و سریع

• هنگام برداشتن قفس سوراخ صفحه میزبان آسیب نمی بیند

• اتصالات و قفس موجود است

• فشار لحیم کاری یا لحیم کاری در قفس منجر به قفس می شود

• به صورت جداگانه یا به صورت کیت در دسترس است (سری SFPK)

• پنجره های انتقال حرارت در تمام سطوح قفس QSFP

• طرح های میزبان سازگار با MSA و طرح های فرستنده را پشتیبانی می کند

3. طراحی فنی

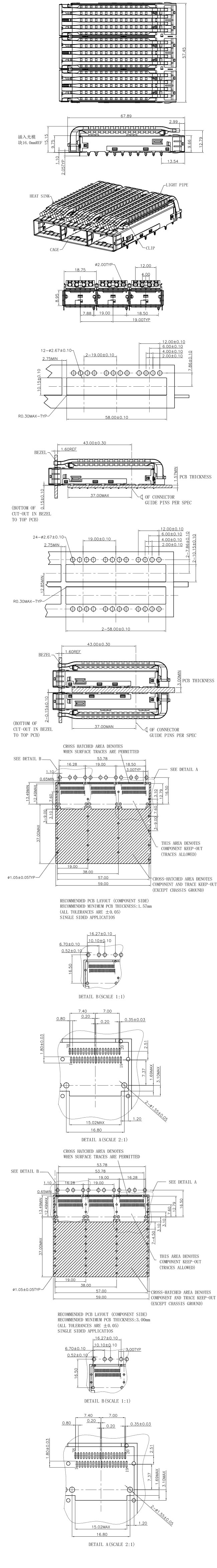

می توانید جزئیات تناسب اندام را از نقشه کشیدن بعد بدانید

4. مزایا:

• ما قالب سخت افزاری و قالب پلاستیکی خود را داریم
• دارای 3 دستگاه LS-WEDM
• دارای 12 دستگاه WEDM و 8 دستگاه CNC
• دارای 20 دستگاه سنگ زنی و 12 دستگاه تخلیه الکتریکی
• دارای 30 دستگاه تمبر
• دارای 55 دستگاه تزریق پلاستیک
• دارای کارگاه های مونتاژ خودکار
• پاسخ سریع ، مهندسین حرفه ای تحقیق و توسعه ، تیم خدمات مثبت ، اطمینان حاصل کنید که همه فرایندها مؤثر و منظم هستند.
• 20 سال تجربه در انواع اتصالات
• 1500 کارمند
• 58 مهندس تحقیق و توسعه.
• 22000 متر مربع کارخانه
• ظرفیت درگاه های 20kk / ماه
• ما از خدمات Costom پشتیبانی می کنیم.
• محصولات ما با گواهینامه RoHS ، REACH و UL سازگار است
• شرکت بلند مدت با HUAWEI ، ZTE ، FOXCONN ، XIAOMI ، TCL و غیره
• 20KK نقاط / ظرفیت ماه
• صدور گواهینامه سیستم مدیریت بین المللی ISO9001 ، ISO14001 ، QC080000 ، OHSAS18001 و IECC

5. برنامه های قفس QSFP28:

• اطلاعات / ارتباطات
• سرورهای سطح بالا
• شبکه سازی
• فیبر کانال و گیگابیت اترنت
• تجهیزات شبکه
• روتر / سوئیچ
• سرورها
• ذخیره سازی
• ارتباطات از راه دور
• سوئیچ ها
• سخت افزار ارتباطات از راه دور

این یک لیست قطعی از برنامه های کاربردی برای این محصول نیست. این برخی از کاربردهای متداول را نشان می دهد.

6. خدمات سفارشی سازی

• پشتیبانی از ساخت اتصالات QSFP28 یکپارچه با قفس های EMI ، اتصال جدا شده QSFP28 یا قفس های جدا شده QSFP28
• قفس QSFP28 می تواند با 1 xn Ganged Structure یا 2 Xn Stacked Structure باشد
• قفس QSFP28 می تواند با سوراخ گرمازدایی متفاوت باشد
• قفس QSFP28 می تواند با لوله های سبک یا بدون ، ساخته شده در بالا یا قفس قفس باشد
• قفس QSFP28 می تواند با سینک هیت یا بدون آن باشد و سینک گرما با سبک متفاوت
• قفس QSFP28 می تواند با بهار انگشت EMI یا واشر الاستومری باشد
• Mount Mount Type ، Press Fit یا Solder Post و طول Pin را می توان سفارشی کرد

7. مزایای قفس QSFP28:

8- QSFP چیست؟

مجموعه ای از مجموعه های قفس QSFP28 را بدون اتصالات یکپارچه تهیه کنید ، که قفس ها به طور گسترده ای در صنایع شبکه ، ارتباط از راه دور و مراکز داده استفاده می شوند. نسل بعدی دستگاه های I / O با سرعت بالا ، از 40G تا 100G برنامه اترنت پشتیبانی می کنند. قفس آلیاژ مس Press Fit انواع واشر EMI یا واشر EMI را ارائه می دهد و کاملاً با عقب ماژول های نوری QSFP (فرستنده گیر) و مجموعه های کابل سازگار است.

فرستنده QSFP28 به طور عمده برای برنامه 40G تا 100G اترنت استفاده می شود ، طراحی جمع و جور ، مصرف انرژی پایین و کم هزینه آن را به گزینه اول در برنامه 100G اترنت تبدیل می کند.

قفس QSFP28 با انواع بعدی فرستنده فرستنده QSFP28 سازگار است (ماژول نوری)

• فرستنده 100GBASE-SR4 QSFP28
• فرستنده 100GBASE-PSM4QSFP28
• فرستنده 100GBASE-LR4 QSFP28
• فرستنده 100GBASE-CWDM4 QSFP28
