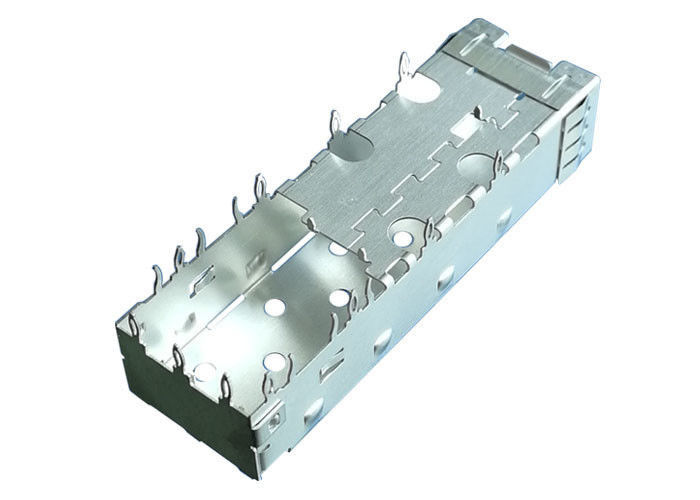

کانکتور قفس SFP با کارایی بالا 1 x 1 طراحی تک پورت 3D پورت 3.05 میلی متر

کانکتور قفس SFP با کارایی بالا 1 x 1 طراحی تک پورت 3D پورت 3.05 میلی متر

توسعه و تولید قفس های SFP ، SFP + ، QSFP تا کاملاً با مشخصات توافق نامه چند منبع (MSA) مطابقت داشته باشد. قفس ساختمانی است که در هر دو کاربرد مس یا نوری مورد استفاده قرار می گیرد ، فلزی یک تکه ، مهر و موم شده است و بهترین عملکرد را برای محافظ EMI ارائه می دهد. قفس تک پورت ما با گزینه های مختلف پین و آبکاری طراحی شده است تا بتواند کاربردهای مطبوعاتی و لحیم کاری را برطرف کند.

1. ویژگی ها

• با فرستنده های SFP ، SFP + ، XFP یا ZENPAK

• پنجره های انتقال حرارت در تمام سطوح قفس SFP

• فنرهای لرزش گیرنده پیشرفته

• فشار لحیم کاری یا لحیم کاری در قفس منجر به قفس می شود

• اتصالات و قفس موجود است

• به صورت جداگانه یا به صورت کیت در دسترس است (سری SFPK)

• طرح های میزبان سازگار با MSA و طرح های فرستنده را پشتیبانی می کند

• کیت مناسب با کانکتور و قفس SFP

• طراحی پا سه بعدی برای حفظ فشار مناسب و تماس با حفره های صفحه میزبان

• ساخت و ساز یک تکه از جنس استنلس استیل

• طراحی انتشار کم از طریق انگشتان بهاری برابر - برگشتی برای عبور اشعه وجود ندارد

• در قفس های منفرد یا چند پورت (نصب پنل) موجود است

• نصب / حذف ساده و سریع

• هنگام برداشتن قفس سوراخ صفحه میزبان آسیب نمی بیند

2. مزایا:

• طراحی MT بسته بندی شده در نوار و حلقه
• انتخاب و مکان آسان برای PCB را تضمین می کند

• قفس بندر منفرد موجود در نسخه های مطبوعات ، لحیم کاری و PCI (1 درجه). قفسهای لعاب دار موجود در نسخه مطبوعاتی مناسب
• استفاده از ضخامت های مختلف صفحه و فرآیندهای مونتاژ را فعال می کند

• دمهای مطبوعاتی کاربردهای شکم به شکم را برای قفسهای منفرد و گنگ در خود جای می دهند
• بهترین استفاده از املاک و مستغلات PCB را تضمین می کند

• ماژول های "شکم به شکم" گرا هنگام قرار دادن
• سهولت حذف ماژول از درگاه

• لوله های نور یکپارچه برای استفاده با دیود ساطع کننده نور SMT (LED)
• وضعیت پورت و بازخورد فعالیت را به کاربر ارائه می دهد

• قفل انگشت شست منحصر به فرد
• مکانیسم فشار بصری و کشش چشمی را فراهم می کند

• فرستنده گیرنده داغ
• بدون وارد کردن سیستم ، پلاگین را وارد کنید و جدا کنید

• خاتمه مطبوعات به PCB
• لحیم کاری ، کاهش هزینه های کاربردی و جلوگیری از مسائل مربوط به لحیم کاری را از بین می برد

• قفسهای گنگ دار دارای واشرهای الاستومری 360 درجه ، انگشتان بهاری و مکانهای مختلف بر روی زمین است
• محافظ پیشرفته EMI به بدنه

• واشر الاستومری یا فلزی
• دو گزینه برای محافظت از EMI برتر

• پشت پرده های دی الکتریک روی
• محافظ مغناطیسی 360 درجه الکترو مغناطیسی (EMI) را محافظت کنید

3. برنامه های کاربردی:

توسط پروتکل

• SONET
• گیگابیت اتنت
• کانال فیبر
• نامتناهی *
• انتقال داده سریال

توسط محصول

• سازمانی ذخیره سازی: سرور
• شبکه: روتر ، سوئیچ حمل و نقل نوری
• ارتباطات از راه دور: سر از راه دور رادیو ، سوئیچ ایستگاه پایه

4. مزایای قفس SFP:

قفس مطبوعاتی برای گیرنده اتصال دهنده فاکتور کوچک (SFP) قابل اتصال

IT در حال حاضر قفس خود را برای فرستنده گیرنده پلاستیکی شکل کوچک (SFP) با سخت ترین طراحی مکانیکی موجود در بازار ارائه می دهد. قفس برای کاربردهای مناسب مطبوعات به منظور کاهش تلاش برای تولید حجم بالا طراحی شده است. فنرهای تماس بیرونی خم شده بیرونی و ساخت یک تکه باعث افزایش عملکرد EMI می شوند. به عنوان بخشی از راه حل فرستنده کل GLGNET ، قفس SFP انتخاب منطقی شما برای فرستنده های قابل وصل نسل بعدی است.

• کم هزینه
• فرم جمع و جور ، کوچکتر از XFP ، X2 ، EXNPAK؛
• انواع محصولات ، قفس SFP ، قفس QSFP ، SFP به علاوه قفس ، QSFP به علاوه قفس ، قفس SFP28 ، قفس QSFP28 و غیره
• سفارشی سازی پشتیبانی: سینک گرما ، لوله های سبک ، طول PIN ، نوع کوه ، 1 xn یا 2 xn ، با یا بدون اتصال دهنده یکپارچه.

5. خدمات شخصی سازی

• ساختارهای 1 xn یا 2 xn
• با یا بدون لوله های سبک ،
• لوله های نور در بالا یا دکمه یا یکپارچه
• با درجه حرارت بدون سینک
• با یا بدون واشر فلزی یا الاستومری یا فلزی
• قفس با یا بدون اتصال Integarted
• با یا بدون انگشت بهار EMI

6. مزیت

• 20 سال تجربه در انواع اتصالات
• 1500 کارمند
• 58 مهندس تحقیق و توسعه.
• 22000 متر مربع کارخانه
• ما از خدمات Costom پشتیبانی می کنیم.
• محصولات ما با گواهینامه RoHS ، REACH و UL سازگار است
• شرکت بلند مدت با HUAWEI ، ZTE ، FOXCONN ، XIAOMI ، TCL و غیره
• 20KK نقاط / ظرفیت ماه
• صدور گواهینامه سیستم مدیریت بین المللی ISO9001 ، ISO14001 ، QC080000 ، OHSAS18001 و IECC
• ما قالب سخت افزاری و قالب پلاستیکی خود را داریم
• دارای 3 دستگاه LS-WEDM
• دارای 12 دستگاه WEDM و 8 دستگاه CNC
• دارای 20 دستگاه سنگ زنی و 12 دستگاه تخلیه الکتریکی
• دارای 30 دستگاه تمبر
• دارای 55 دستگاه تزریق پلاستیک
• دارای کارگاه های مونتاژ خودکار

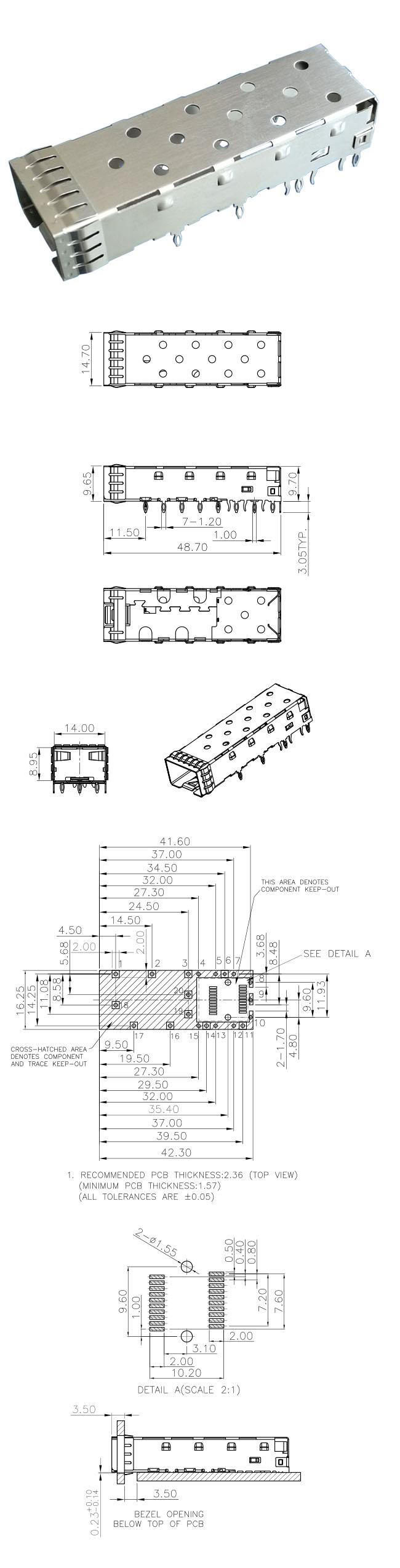

7. ترسیم فنی

می توانید جزئیات تناسب اندام را از تصویر زیر بشناسید
