محل منبع:
چين
گواهی:
ISO 9001, ISO 14001, UL, RoHS, IECQ QC080000,

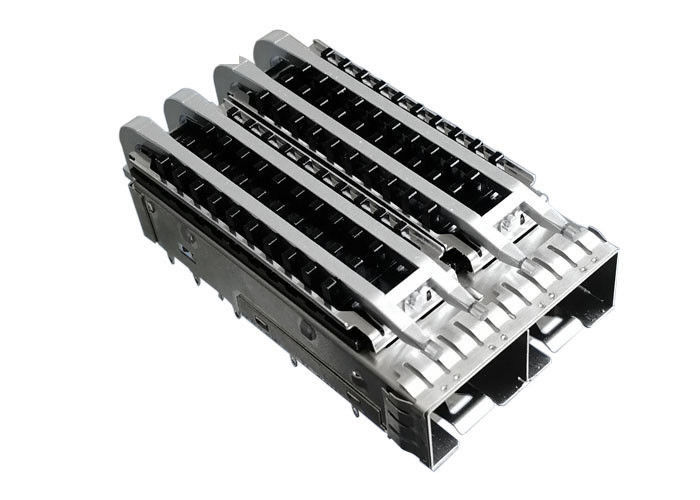

مطبوعات Fit 2 Ports Ganged SFP Cage قفس با لوله لامپ های سبک
قفسهای SFP ایجاد و تولید کنید تا کاملاً با مشخصات توافق نامه چند منبع (MSA) مطابقت داشته باشد. قفس ساختمانی است که در هر دو کاربرد مس یا نوری مورد استفاده قرار می گیرد ، فلزی یک تکه ، مهر و موم شده است و بهترین عملکرد را برای محافظ EMI ارائه می دهد. قفس تک پورت ما با گزینه های مختلف پین و آبکاری طراحی شده است تا بتواند کاربردهای مطبوعاتی و لحیم کاری را برطرف کند.
1. مشخصات:
| صفت | ارزش |
| تایپ کنید | قفس SFP + |
| جنسیت | زن |
| تعداد درگاه ها | 2 |
| تعداد ردیف | 1 |
| جهت بدن | زاویه راست |
| روش خاتمه | Fit را فشار دهید |
| مصالح ساختمانی | آلیاژ مس |
| سینک حرارتی | بله ، با هیت سینک |
| واشر الاستیک | نه |
| بهار انگشت EMI | آره |
| لوله نور | آره |
| Fit PIN طول را فشار دهید | 2.05 میلی متر |
| SFP + طول قفس | 55.1 میلی متر |
| SFP + عرض قفس | 28.95 میلی متر |
| SFP + ارتفاع قفس | 13.11 میلی متر |
2. ویژگی ها
با فرستنده های SFP ، SFP + ، XFP یا ZENPAK
اتصالات و قفس موجود است
به صورت جداگانه یا به صورت کیت در دسترس است (سری SFPK)
طرح های میزبان سازگار با MSA و طرح های فرستنده را پشتیبانی می کند
کیت مناسب با کانکتور و قفس SFP
طراحی پا سه بعدی برای حفظ فشار مناسب و تماس با حفره های صفحه میزبان
ساخت و ساز یک تکه از جنس استنلس استیل
طراحی انتشار کم از طریق انگشتان بهاری برابر - برگشتی برای عبور اشعه وجود ندارد
در قفس های منفرد یا چند پورت (نصب پنل) موجود است
نصب / حذف ساده و سریع
هنگام برداشتن قفس سوراخ صفحه میزبان آسیب نمی بیند
پنجره های انتقال حرارت در تمام سطوح قفس SFP
فنرهای لرزش گیرنده پیشرفته
فشار لحیم کاری یا لحیم کاری در قفس منجر به قفس می شود
3. برنامه های کاربردی:
این یک لیست قطعی از برنامه های کاربردی برای این محصول نیست. این برخی از کاربردهای متداول را نشان می دهد.
4. مزایا:
| مورد | فواید |
| طراحی MT بسته بندی شده در نوار و حلقه | انتخاب و مکان آسان برای PCB را تضمین می کند |
| قفس بندر منفرد موجود در نسخه های مطبوعاتی مناسب ، لحیم کاری و PCI (1 درجه). قفسهای لعاب دار موجود در نسخه مطبوعاتی مناسب | استفاده از ضخامت های مختلف صفحه و فرآیندهای مونتاژ را فعال می کند |
| دمهای مطبوعاتی شامل برنامه های شکم به شکم برای قفس های منفرد و لنگه هستند | بهترین استفاده از املاک و مستغلات PCB را تضمین می کند |
| ماژول های "شکم به شکم" گرا هنگام قرار دادن | سهولت حذف ماژول از درگاه |
| لوله های نور یکپارچه برای استفاده با دیود ساطع کننده نور SMT (LED) | وضعیت پورت و بازخورد فعالیت را به کاربر ارائه می دهد |
| قفل انگشت شست منحصر به فرد | مکانیسم فشار بصری و کشش چشمی را فراهم می کند |
| فرستنده گیرنده داغ | بدون وارد کردن سیستم ، پلاگین را وارد کنید و جدا کنید |
| خاتمه مطبوعات به PCB | لحیم کاری ، کاهش هزینه های کاربردی و جلوگیری از مسائل مربوط به لحیم کاری را از بین می برد |
| قفسهای گنگ دار دارای واشرهای الاستومری 360 درجه ، انگشتان بهاری و چندین مکان پین زمینی هستند | محافظ پیشرفته EMI به بدنه |
| واشر الاستومری یا فلزی | دو گزینه برای محافظت از EMI برتر |
| پشت پرده های دی الکتریک روی | محافظ مغناطیسی 360 درجه الکترو مغناطیسی (EMI) را محافظت کنید |
راه حل های سفارشی
solutions ارائه خدمات راه حل های سفارشی با پشتیبانی کارکنان آگاه و خدمات سریع.
انعطاف پذیری
of انواع قفس از جمله گزینه های چند پورت ، لامپ های روشنایی ، آبکاری و محافظ را ارائه می دهد.
اتلاف حرارت
راه حل های بهبود یافته ترمائی ما جریان هوا به جلو و پشت به جلو را از طریق قفس ها ارائه می دهند ، باعث کاهش اتلاف گرمای بهتر برای صنعت پیشرو حرارتی می شود.
کیفیت سیگنال
برای افزایش کیفیت سیگنال ، نمونه کارها SFP روی ناحیه صفحه چفت تمرکز می کند تا EMI را کاهش دهد و از تخریب عملکرد مدار جلوگیری کند و از مطابقت با استانداردها اطمینان حاصل کند. محصولات در هر دو نسخه بهار EMI و EMI واشر الاستومری EMI برای پاسخگویی به نیاز سیستم مشتری ارائه می شوند.
ویژگی ها و مزایای کلیدی ، عملکرد و انعطاف پذیری
6. مزیت

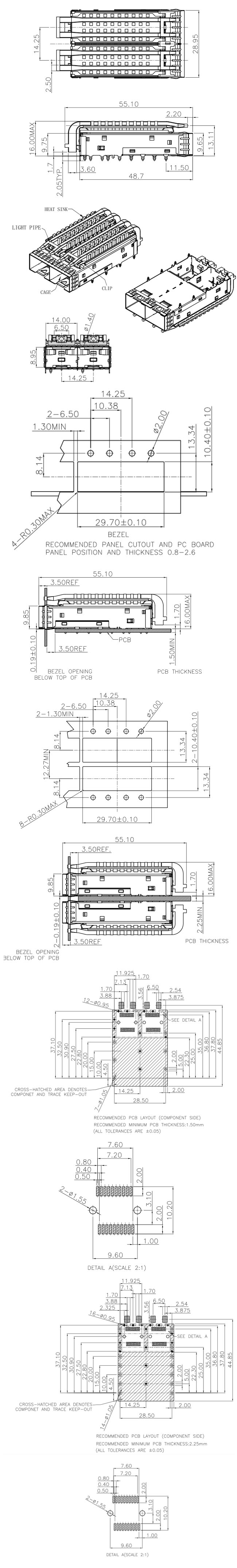

7. ترسیم فنی
می توانید جزئیات تناسب اندام را از تصویر زیر بشناسید
