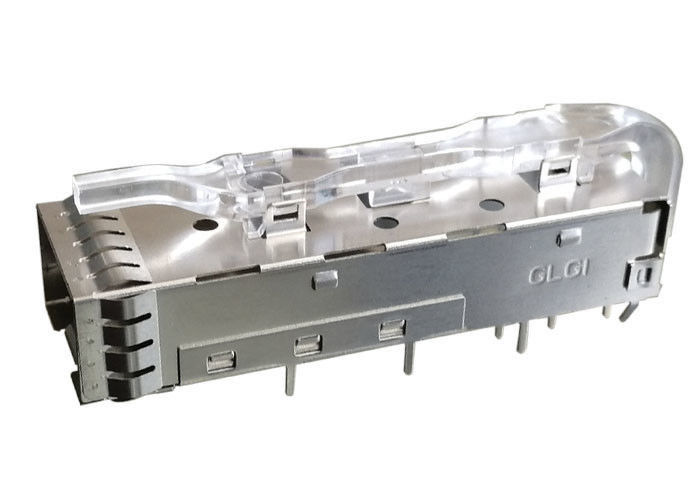

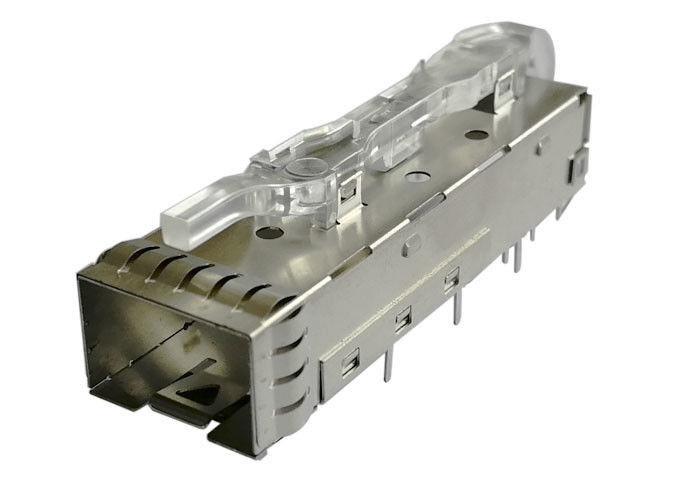

جمع کننده ارسال پین 3.0 میلی متر PIN 1 x 1 قفس SFP قفل با انگشت بهاری EMI لوله

جمع کننده ارسال پین 3.0 میلی متر PIN 1 x 1 قفس SFP قفل با انگشت بهاری EMI لوله

امکانات

• به صورت جداگانه یا به صورت کیت در دسترس است (سری SFPK)

• در قفس های منفرد یا چند پورت (نصب پنل) موجود است

• کیت مناسب با کانکتور و قفس SFP

• طراحی پا سه بعدی برای حفظ فشار مناسب و تماس با حفره های صفحه میزبان

• ساخت و ساز یک تکه از جنس استنلس استیل

• طراحی انتشار کم از طریق انگشتان بهاری برابر - برگشتی برای عبور اشعه وجود ندارد

• فنرهای لرزش گیرنده پیشرفته

• نصب / حذف ساده و سریع

• هنگام برداشتن قفس سوراخ صفحه میزبان آسیب نمی بیند

• پنجره های انتقال حرارت در تمام سطوح قفس SFP

• طرح های میزبان سازگار با MSA و طرح های فرستنده را پشتیبانی می کند

مزایا:

• طراحی MT بسته بندی شده در نوار و حلقه
• انتخاب و مکان آسان برای PCB را تضمین می کند
• قفس بندر منفرد موجود در نسخه های مطبوعات ، لحیم کاری و PCI (1 درجه). قفسهای لعاب دار موجود در نسخه مطبوعاتی مناسب
• استفاده از ضخامت های مختلف صفحه و فرآیندهای مونتاژ را فعال می کند
• دمهای مطبوعاتی کاربردهای شکم به شکم را برای قفسهای منفرد و گنگ در خود جای می دهند
• بهترین استفاده از املاک و مستغلات PCB را تضمین می کند

بررسی اجمالی:

3) گرمازدگی

راه حل های بهبود یافته ترمائی ما جریان هوا به جلو و پشت به جلو را از طریق قفس ها ارائه می دهند ، باعث کاهش اتلاف گرمای بهتر برای صنعت پیشرو حرارتی می شود.

4) کیفیت سیگنال

برای افزایش کیفیت سیگنال ، نمونه کارها SFP روی ناحیه صفحه چفت تمرکز می کند تا EMI را کاهش دهد و از تخریب عملکرد مدار جلوگیری کند و از مطابقت با استانداردها اطمینان حاصل کند. محصولات در هر دو نسخه بهار EMI و EMI واشر الاستومری EMI برای پاسخگویی به نیاز سیستم مشتری ارائه می شوند.

5) ویژگی ها و مزایای کلیدی ، عملکرد و انعطاف پذیری

• قفس را در پیکربندیهای تک پورت ، گنگ (1xN) و انباشته (2xN) ارائه می دهد. قفس های نصب شکم به شکم نیز ارائه شده است
• دارای واشرهای الاستومری یا چشمه هایی برای مهار EMI است
• گزینه های لوله سینک و لوله های گرما را ارائه می دهد
• قفس های جمع شده شامل یک کانکتور یکپارچه با سرعت بالا است
• مکمل مجموعه نمونه های کابل مسی پیوست مستقیم و اتصالات نوری LC و مجامع کابل
• قفس برای برنامه های کارت PCI در دسترس است (زاویه نصب یک درجه)

6) برنامه های کاربردی

توسط محصول

• سازمانی ذخیره سازی: سرور
• شبکه: روتر ، سوئیچ حمل و نقل نوری
• ارتباطات از راه دور: سر از راه دور رادیو ، سوئیچ ایستگاه پایه

توسط پروتکل

• SONET
• گیگابیت اتنت
• کانال فیبر
• انتقال داده سریال

ساختار محصول:

• 1 x 1 بندر؛
• قفس فلزی Stampled و Formed؛
• با لوله های نور، وضعیت پورت rovides ص
• بدون سینک گرمایی ، می تواند طبق نیاز تنظیم شود
• Mount Type ، در صورت لزوم قابل تنظیم است
• مواد قفس: آلیاژ مس
• CLIP: فولاد ثابت
• با یا بدون واشر الاستومری
• طول قفس: 53.4 میلی متر
• عرض قفس: 14.0 میلی متر
• ارتفاع قفس: 9.55 میلی متر

خدمات شخصی سازی

• ساختارهای 1 xn یا 2 xn
• با یا بدون لوله های سبک
• با درجه حرارت بدون سینک
• با یا بدون واشر فلزی یا الاستومری یا فلزی
• قفس با یا بدون اتصال Integarted
• با یا بدون انگشت بهار EMI

مزیت - فایده - سود - منفعت

• 20 سال تجربه در انواع اتصالات
• 1500 کارمند
• 58 مهندس تحقیق و توسعه.
• 22000 متر مربع کارخانه
• دارای کارگاه های مونتاژ خودکار
