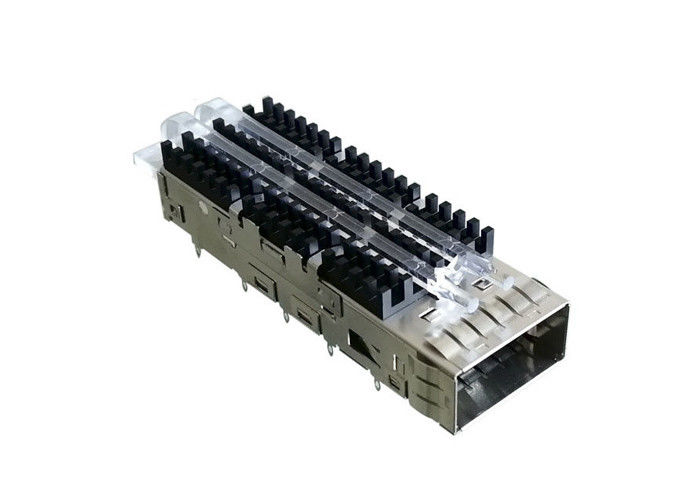

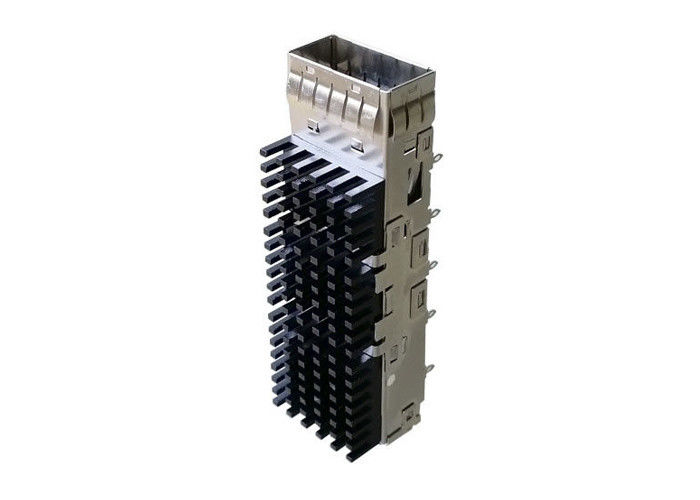

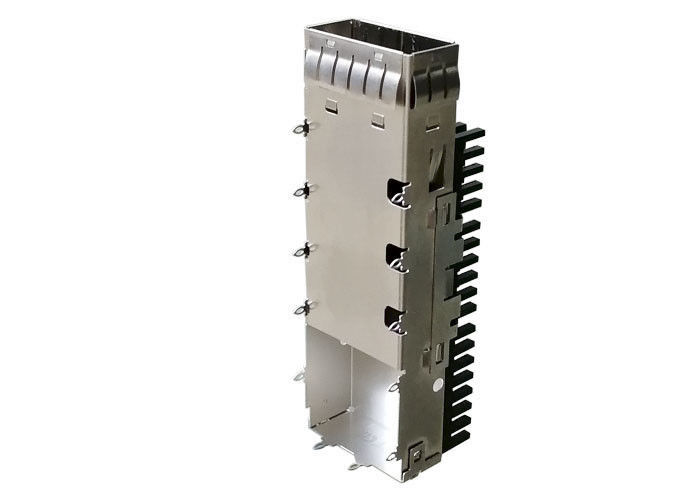

EMI Tabs Single Port SFP28 قفس 18.75 میلی متر برای اتصال QSFP28

EMI Tabs Heat Sink Single Port SFP28 قفس 18.75 میلی متر برای اتصال QSFP28

به طور گسترده در صنایع شبکه ، ارتباط از راه دور و مراکز داده استفاده می شود. نسل بعدی دستگاه های I / O با سرعت بالا ، از 40G تا 100G برنامه اترنت پشتیبانی می کنند. قفس آلیاژ مس Press Fit انواع واشر EMI یا واشر EMI را ارائه می دهد و کاملاً با عقب ماژول های نوری QSFP (فرستنده گیر) و مجموعه های کابل سازگار است.

فرستنده QSFP28 به طور عمده برای برنامه 40G تا 100G اترنت استفاده می شود ، طراحی کم حجم ، مصرف انرژی پایین و کم هزینه آن را به گزینه اول در برنامه 100G اترنت تبدیل می کند.

قفس QSFP28 با انواع بعدی فرستنده فرستنده QSFP28 سازگار است (ماژول نوری)

• فرستنده 100GBASE-SR4 QSFP28
• فرستنده 100GBASE-PSM4QSFP28
• فرستنده 100GBASE-LR4 QSFP28
• فرستنده 100GBASE-CWDM4 QSFP28

1. ویژگی ها

• ساخت و ساز یک تکه از جنس استنلس استیل

• طراحی انتشار کم از طریق انگشتان بهاری برابر - برگشتی برای عبور اشعه وجود ندارد

• فنرهای لرزش گیرنده پیشرفته

• نصب / حذف ساده و سریع

• هنگام برداشتن قفس سوراخ صفحه میزبان آسیب نمی بیند

• همسان با گیرنده QSFP28

• اتصالات و قفس موجود است

• در قفس های منفرد یا چند پورت (نصب پنل) موجود است

• کیت مناسب با اتصال و قفس QSFP28

• طراحی پا سه بعدی برای حفظ فشار مناسب و تماس با حفره های صفحه میزبان

• فشار لحیم کاری یا لحیم کاری در قفس منجر به قفس می شود

• به صورت جداگانه یا به صورت کیت در دسترس است (سری SFPK)

• پنجره های انتقال حرارت در تمام سطوح قفس SFP

• طرح های میزبان سازگار با MSA و طرح های فرستنده را پشتیبانی می کند

2. خدمات سفارشی سازی

• قفس QSFP28 می تواند با 1 xn Ganged Structure یا 2 Xn Stacked Structure باشد
• قفس QSFP28 می تواند با سوراخ گرمازدایی متفاوت باشد
• قفس QSFP28 می تواند با لوله های سبک یا بدون ، ساخته شده در بالا یا قفس قفس باشد
• قفس QSFP28 می تواند با سینک هیت یا بدون آن باشد و سینک گرما با سبک متفاوت
• قفس QSFP28 می تواند با بهار انگشت EMI یا واشر الاستومری باشد
• پشتیبانی از ساخت اتصالات QSFP28 یکپارچه با قفس های EMI ، اتصال جدا شده QSFP28 یا قفس های جدا شده QSFP28
• Mount Mount Type ، Press Fit یا Solder Post و طول Pin را می توان سفارشی کرد

3. قفس QSFP28 ( 49001-00N011   ساختار:

• عرض پورت منفرد: 18.75 میلی متر
• ارتفاع پورت منفرد: 8.95 میلی متر
• قفس فلزی Stampled و Formed ، با سوراخ اتلاف گرما.
• بدون لوله های سبک ، مطابق نیاز می توان سفارشی سازی کرد
• با استفاده از گرمای سینک ، گرمای سینک ماده آلومینیومی است ، با استفاده از اکسید سیاه روی سطح
• مطبوعات متناسب با نوع مناسب ، مطابق آنچه مورد نیاز است می توان تنظیم کرد
• مواد قفس: آلیاژ مس
• CLIP: فولاد ثابت
• با استفاده از EMI Tab Spring ، EMI محافظ بهتری را در قسمت بدنه محافظت کنید
• قفس منفرد 1 X 1 قفس QSFP28 ، بدون اتصال مجتمع SFP
• طول قفس QSFP28: 61.16 میلی متر
• عرض قفس QSFP28: 19.46 میلی متر
• ارتفاع قفس QSFP28: 16.0 میلی متر (با سینک گرمایی)
• طول پین متناسب با فشار قفس QSFP28: 2.05 میلی متر

4. برنامه های کاربردی QSFP28 Cage ( 49001-00N011 ):

• سرورها
• ذخیره سازی
• ارتباطات از راه دور
• سوئیچ ها
• سخت افزار ارتباطات از راه دور
• اطلاعات / ارتباطات
• سرورهای سطح بالا
• شبکه سازی
• فیبر کانال و گیگابیت اترنت
• تجهیزات شبکه
• روتر / سوئیچ
• فرستنده QSFP28 / فرستنده QSFP28

این یک لیست قطعی از برنامه های کاربردی برای این محصول نیست. این برخی از کاربردهای متداول را نشان می دهد.

5. مزایا:

• 20 سال تجربه در انواع اتصالات
• 1500 کارمند
• 58 مهندس تحقیق و توسعه.
• 22000 متر مربع کارخانه
• ظرفیت درگاه های 20kk / ماه
• ما از خدمات Costom پشتیبانی می کنیم.
• محصولات ما با گواهینامه RoHS ، REACH و UL سازگار است
• شرکت بلند مدت با HUAWEI ، ZTE ، FOXCONN ، XIAOMI ، TCL و غیره
• 20KK نقاط / ظرفیت ماه
• صدور گواهینامه سیستم مدیریت بین المللی ISO9001 ، ISO14001 ، QC080000 ، OHSAS18001 و IECC
• ما قالب سخت افزاری و قالب پلاستیکی خود را داریم
• دارای 3 دستگاه LS-WEDM
• دارای 12 دستگاه WEDM و 8 دستگاه CNC
• دارای 20 دستگاه سنگ زنی و 12 دستگاه تخلیه الکتریکی
• دارای 30 دستگاه تمبر
• دارای 55 دستگاه تزریق پلاستیک
• دارای کارگاه های مونتاژ خودکار
• پاسخ سریع ، مهندسین حرفه ای تحقیق و توسعه ، تیم خدمات مثبت ، اطمینان حاصل کنید که همه فرایندها مؤثر و منظم هستند.

6. مزایای قفس QSFP28:

7. یادگیری بیشتر

فرستنده گیرنده QSFP با انواع فرستنده و گیرنده مختلف در دسترس است و به کاربران این امکان را می دهد تا فرستنده مناسب را برای هر لینک انتخاب کنند تا میزان نوری مورد نیاز را از طریق فیبرهای چند حالته یا تک حالته فراهم کند. ماژول های QSFP معمولاً در چندین دسته مختلف در دسترس هستند:

QSFP 4 x 1 Gbit / s

سند اصلی QSFP چهار کانال حامل گیگابیت اترنت ، 4GFC (FiberChannel) یا DDR InfiniBand را مشخص کرده است.

4 10 10 گیگابایت در ثانیه QSFP +

QSFP + تکامل QSFP برای پشتیبانی از چهار کانال 10 گیگابیت در ثانیه با 10 گیگابیت اترنت ، 10GFC FiberChannel یا QDR InfiniBand است. 4 کانال همچنین می توانند در یک لینک 40 گیگابیتی اترنت ترکیب شوند. این معمولاً برای استفاده از Data Center ، 40G Ethernet ، Infiniband و سایر استانداردهای ارتباطی است.

4 X 14 گیگابیت بر ثانیه QSFP + (QSFP14)

استاندارد QSFP14 برای حمل FDR InfiniBand، SAS-3 طراحی شده است. یا کانال فیبر 16G

4 28 28 گیگابیت بر ثانیه QSFP + (QSFP28)

استاندارد QSFP28 برای حمل 100 گیگابیت اترنت ، EDR InfiniBand طراحی شده است. یا کانال فیبر 32G. این نوع فرستنده گیرنده همچنین از کابلهای شکستن اتصال مستقیم استفاده می کند تا یک درگاه 100GbE را با چهار پورت اترنت 25 گیگابیتی مستقل (QSFP28-4-SFP28) تطبیق دهد. گاهی اوقات به دلیل سادگی ، از این نوع فرستنده گیرنده به عنوان "QSFP100" یا "100G QSFP" نیز یاد می شود.

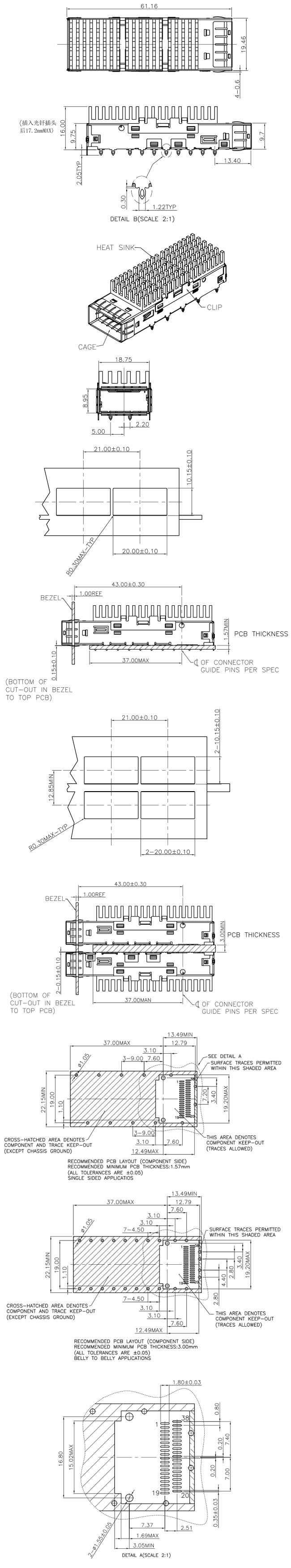

8- ترسیم فنی

می توانید جزئیات تناسب اندام را از تصویر زیر بشناسید
