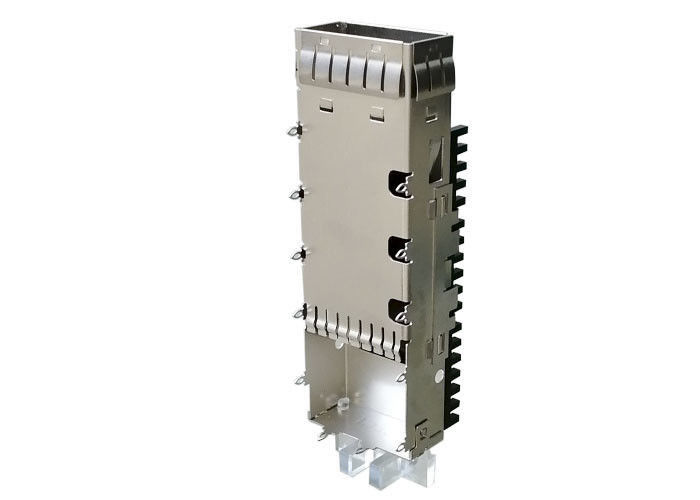

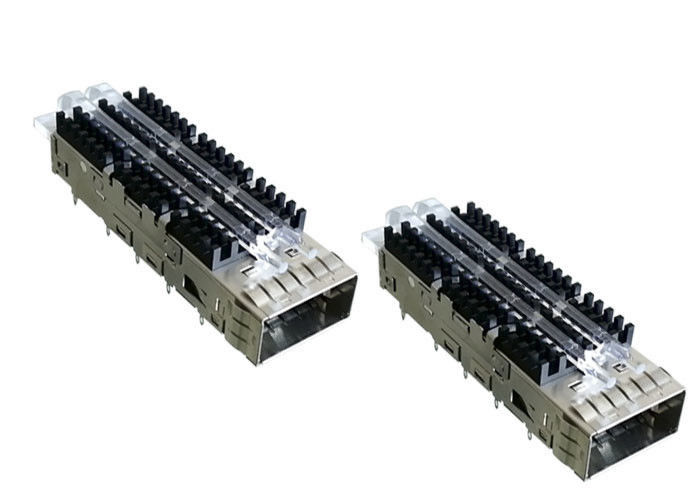

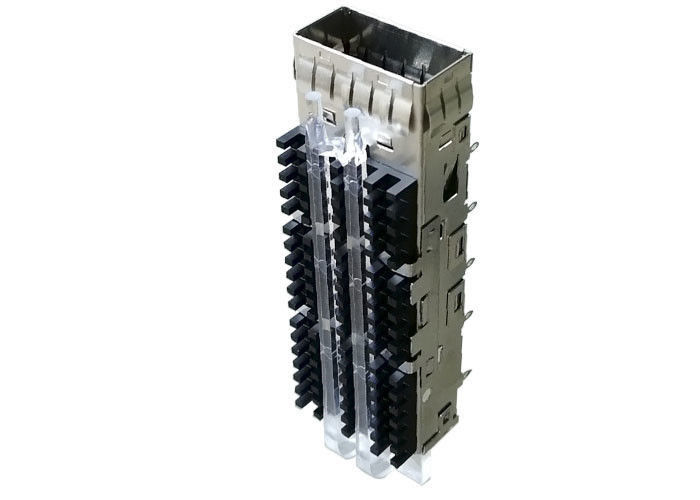

QSFP قفس SFP قفس اتصال تنها پورت برای ماژول نوری QSFP14

QSFP قفس SFP قفس اتصال تنها پورت برای ماژول نوری QSFP14

1. بررسی اجمالی QSFP:

Quad Small Pluggable-Factor Pluggable (QSFP) یک فرستنده جمع و جور با قابلیت اتصال داغ است که برای برنامه های ارتباطی داده استفاده می شود. فاکتور فرم و رابط برق توسط یک توافق نامه چند منبع (MSA) تحت نظارت کمیته فاکتور شکل کوچک مشخص می شود. این اتصال سخت افزار شبکه (مانند سرورها و سوئیچ ها) به یک کابل فیبر نوری یا اتصال الکتریکی فعال یا غیرفعال مس است. این یک فرمت صنعت است که بطور مشترک توسط بسیاری از فروشندگان مؤلفه شبکه پشتیبانی و پشتیبانی شده است و اجازه می دهد نرخ داده ها از 4x1 Gb / s برای QSFP و 4x10 Gbit / s برای QSFP + و به بالاترین نرخ 4x28 Gbit / s معروف به QSFP28 که برای 100 گیگابایت استفاده می شود / پیوندها

قفس QSFP را تولید کنید که می تواند با یا بدون اتصال یکپارچه باشد (رابط برق).

کاربران باید سیگنال نوری یا سیگنال الکتریکی را با سرعت زیاد از طریق فاصله انتقال دهند ، فیبر ، فرستنده QSFP ، رابط برق و قفس QSFP مورد نیاز است.

قفس QSFP در واقع یک قفس محافظ است ، برای EMI ، یک ماده آلیاژ مس با یک قطعه ، با بسیاری از سوراخ های گرمازدگی ، پین نصب (از طریق سوراخ یا مطبوعات FIN PIN) ، لوله های سبک و سینک بخاری.

2. ویژگی های قفس QSFP

• ساخت و ساز تک آلیاژ مس

• همسان با گیرنده QSFP14

• در قفس های منفرد یا چند پورت (نصب پنل) موجود است

• کیت مناسب با اتصال QSFP / رابط و قفس

• طراحی انتشار کم از طریق انگشتان بهاری برابر - برگشتی برای عبور اشعه وجود ندارد

• فنرهای لرزش گیرنده پیشرفته

• طراحی پا سه بعدی برای حفظ فشار مناسب و تماس با حفره های صفحه میزبان

• نصب / حذف ساده و سریع

• هنگام برداشتن قفس سوراخ صفحه میزبان آسیب نمی بیند

• اتصالات و قفس موجود است

• فشار لحیم کاری یا لحیم کاری در قفس منجر به قفس می شود

• به صورت جداگانه یا به صورت کیت در دسترس است (سری SFPK)

• پنجره های انتقال حرارت در تمام سطوح قفس QSFP

• طرح های میزبان سازگار با MSA و طرح های فرستنده را پشتیبانی می کند

3. خدمات سفارشی سازی

• پشتیبانی از ساخت یک اتصال دهنده SFP یکپارچه با قفس های EMI ، اتصال جدا شده SFP یا قفس های جدا شده SFP
• قفس QSFP می تواند با 1 xn Ganged Structure یا 2 Xn Stacked Structure باشد
• قفس QSFP می تواند با سوراخ گرمازدگی متفاوت باشد
• قفس QSFP می تواند با لوله های سبک یا بدون ، ساخته شده در بالا یا قفس قفس باشد
• قفس QSFP می تواند با سینک هیت یا بدون آن باشد و سینک گرما با سبک متفاوت
• قفس QSFP می تواند با فنر EMI Finger یا واشر الاستومری باشد
• Mount Mount Type ، Press Fit یا Solder Post و طول Pin را می توان سفارشی کرد

4. قفس QSFP (48001-00N011   ساختار:

قفس 5.QSFP (48001-00N011 ) برنامه های کاربردی:

• QSFP اتصال / QSFP ماژول نوری / فرستنده QSFP
• سرورها
• ذخیره سازی
• ارتباطات از راه دور
• سوئیچ ها
• سخت افزار ارتباطات از راه دور
• اطلاعات / ارتباطات
• سرورهای سطح بالا
• شبکه سازی
• فیبر کانال و گیگابیت اترنت
• تجهیزات شبکه
• روتر / سوئیچ

6. مزایای محصول

7. مزایا:

• پاسخ سریع ، مهندسین حرفه ای تحقیق و توسعه ، تیم خدمات مثبت ، اطمینان از همه فرایندهای مؤثر و سازمان یافته؛
• 20 سال تجربه در انواع اتصالات
• 1500 کارمند
• 58 مهندس تحقیق و توسعه.
• 22000 متر مربع کارخانه
• ظرفیت درگاه های 20kk / ماه
• ما از خدمات Costom پشتیبانی می کنیم.
• محصولات ما با گواهینامه RoHS ، REACH و UL سازگار است
• شرکت بلند مدت با HUAWEI ، ZTE ، FOXCONN ، XIAOMI ، TCL و غیره
• 20KK نقاط / ظرفیت ماه
• صدور گواهینامه سیستم مدیریت بین المللی ISO9001 ، ISO14001 ، QC080000 ، OHSAS18001 و IECC
• ما قالب سخت افزاری و قالب پلاستیکی خود را داریم
• دارای 3 دستگاه LS-WEDM
• دارای 12 دستگاه WEDM و 8 دستگاه CNC
• دارای 20 دستگاه سنگ زنی و 12 دستگاه تخلیه الکتریکی
• دارای 30 دستگاه تمبر
• دارای 55 دستگاه تزریق پلاستیک
• دارای کارگاه های مونتاژ خودکار

اتلاف حرارت

راه حل های بهبود یافته ترمائی ما جریان هوا به جلو و پشت به جلو را از طریق قفس ها ارائه می دهند ، باعث کاهش اتلاف گرمای بهتر برای صنعت پیشرو حرارتی می شود.

کیفیت سیگنال

برای افزایش کیفیت سیگنال ، نمونه کارها SFP روی ناحیه صفحه چفت تمرکز می کند تا EMI را کاهش دهد و از تخریب عملکرد مدار جلوگیری کند و از مطابقت با استانداردها اطمینان حاصل کند. محصولات در هر دو نسخه بهار EMI و EMI واشر الاستومری EMI برای پاسخگویی به نیاز سیستم مشتری ارائه می شوند.

ویژگی ها و مزایای کلیدی ، عملکرد و انعطاف پذیری

1. قفس را در پیکربندیهای تک پورت ، گنگ (1xN) و انباشته (2xN) ارائه می دهد. قفس های نصب شکم به شکم نیز ارائه شده است
2. دارای واشرهای الاستومری یا چشمه هایی برای مهار EMI است
3. گزینه های لوله سینک و لوله های گرما را ارائه می دهد
4. قفس های جمع شده شامل یک کانکتور یکپارچه با سرعت بالا است
5. مکمل مجموعه نمونه های کابل مسی پیوست مستقیم و اتصالات نوری LC و مجامع کابل
6. قفس برای برنامه های کارت PCI در دسترس است (زاویه نصب یک درجه)

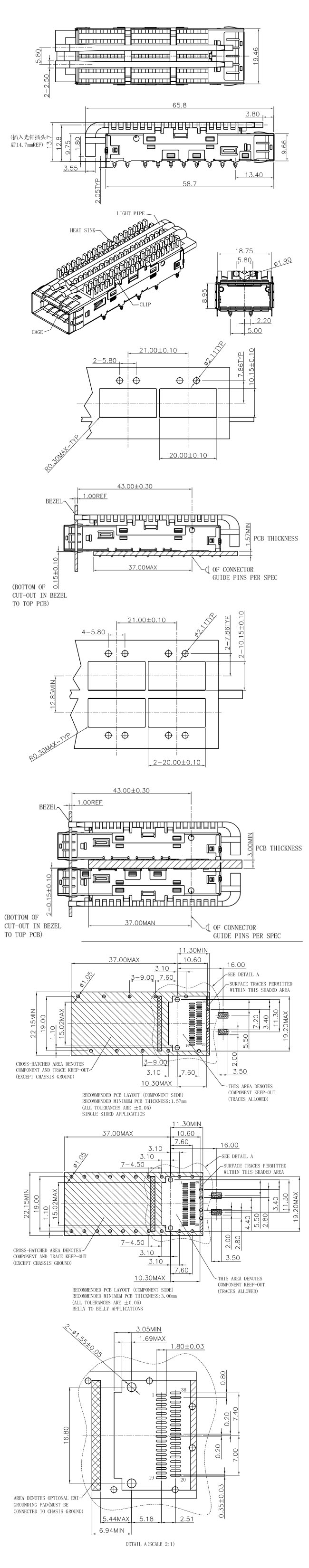

9- ترسیم فنی

می توانید جزئیات تناسب اندام را از تصویر زیر بشناسید
