محل منبع:
چين
گواهی:
ISO 9001, ISO 14001, UL, RoHS, IECQ QC080000,

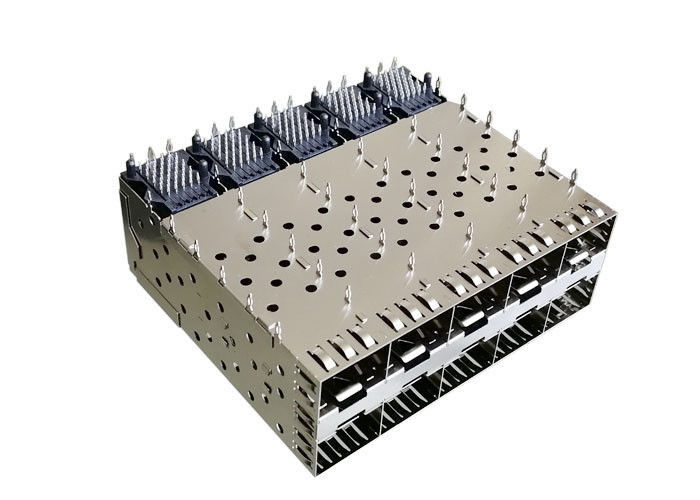

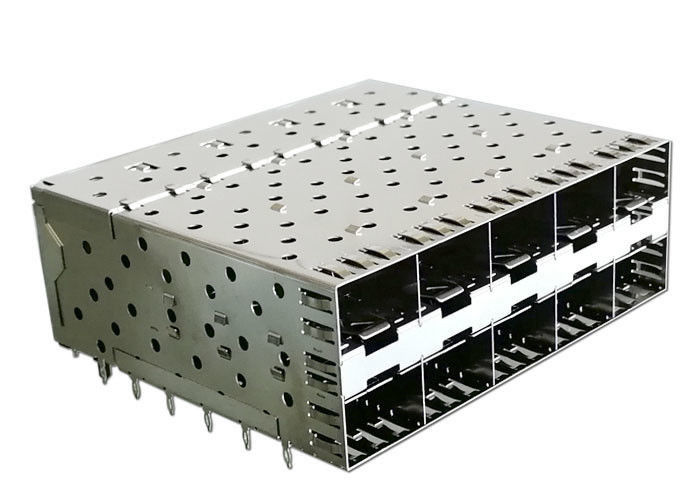

SFP Cage Connector 2 x 5 قفس SFP انباشته با اتصالات رابط یکپارچه با بهار انگشت EMI
شرکت ما قفس خود را برای فرستنده گیرنده پلاستیکی شکل کوچک (SFP) با سخت ترین طراحی مکانیکی موجود در بازار ارائه می دهد. قفس برای کاربردهای مناسب مطبوعات به منظور کاهش تلاش برای تولید حجم بالا طراحی شده است. فنرهای تماس بیرونی خم شده بیرونی و ساخت یک تکه باعث افزایش عملکرد EMI می شوند.
طراحی SFP فشرده تر از XFP ، X2 ، EXNPAK است ، هزینه نیز پایین تر است ، در زمینه های شبکه سازی و ارتباطات که نیاز به سرعت انتقال بالاتر و انتقال طولانی تر دارند ، رواج پیدا می کند.
1. خدمات سفارشی سازی
2. ویژگی ها
در قفس های منفرد یا چند پورت (نصب پنل) موجود است
کیت مناسب با اتصال و قفس QSFP28
طراحی پا سه بعدی برای حفظ فشار مناسب و تماس با حفره های صفحه میزبان
ساخت و ساز یک تکه از جنس استنلس استیل
طراحی انتشار کم از طریق انگشتان بهاری برابر - برگشتی برای عبور اشعه وجود ندارد
فنرهای لرزش گیرنده پیشرفته
نصب / حذف ساده و سریع
هنگام برداشتن قفس سوراخ صفحه میزبان آسیب نمی بیند
همسان با فرستنده QSFP28
اتصالات و قفس موجود است
فشار لحیم کاری یا لحیم کاری در قفس منجر به قفس می شود
به صورت جداگانه یا به صورت کیت در دسترس است (سری SFPK)
پنجره های انتقال حرارت در تمام سطوح قفس SFP
طرح های میزبان سازگار با MSA و طرح های فرستنده را پشتیبانی می کند
3. سازه قفس SFP + قفس (47006-11M321 ):
4. برنامه های کاربردی قفس SFP PLUS:
این یک لیست قطعی از برنامه های کاربردی برای این محصول نیست. این برخی از کاربردهای متداول را نشان می دهد.
5
ویژگی ها و مزایای کلیدی ، عملکرد و انعطاف پذیری:
| مورد | فواید |
| طراحی MT بسته بندی شده در نوار و حلقه | انتخاب و مکان آسان برای PCB را تضمین می کند |
| قفس بندر منفرد موجود در نسخه های مطبوعاتی مناسب ، لحیم کاری و PCI (1 درجه). قفسهای لعاب دار موجود در نسخه مطبوعاتی مناسب | استفاده از ضخامت های مختلف صفحه و فرآیندهای مونتاژ را فعال می کند |
| دمهای مطبوعاتی شامل برنامه های شکم به شکم برای قفس های منفرد و لنگه هستند | بهترین استفاده از املاک و مستغلات PCB را تضمین می کند |
| ماژول های "شکم به شکم" گرا هنگام قرار دادن | سهولت حذف ماژول از درگاه |
| لوله های نور یکپارچه برای استفاده با دیود ساطع کننده نور SMT (LED) | وضعیت پورت و بازخورد فعالیت را به کاربر ارائه می دهد |
| قفل انگشت شست منحصر به فرد | مکانیسم فشار بصری و کشش چشمی را فراهم می کند |
| فرستنده گیرنده داغ | بدون وارد کردن سیستم ، پلاگین را وارد کنید و جدا کنید |
| خاتمه مطبوعات به PCB | لحیم کاری ، کاهش هزینه های کاربردی و جلوگیری از مسائل مربوط به لحیم کاری را از بین می برد |
| قفسهای گنگ دار دارای واشرهای الاستومری 360 درجه ، انگشتان بهاری و چندین مکان پین زمینی هستند | محافظ پیشرفته EMI به بدنه |
| واشر الاستومری یا فلزی | دو گزینه برای محافظت از EMI برتر |
| پشت پرده های دی الکتریک روی | محافظ مغناطیسی 360 درجه الکترو مغناطیسی (EMI) را محافظت کنید |
اتلاف حرارت:
راه حل های بهبود یافته ترمائی ما جریان هوا به جلو و پشت به جلو را از طریق قفس ها ارائه می دهند ، باعث کاهش اتلاف گرمای بهتر برای صنعت پیشرو حرارتی می شود.
کیفیت سیگنال:
برای افزایش کیفیت سیگنال ، نمونه کارها SFP روی ناحیه صفحه چفت تمرکز می کند تا EMI را کاهش دهد و از تخریب عملکرد مدار جلوگیری کند و از مطابقت با استانداردها اطمینان حاصل کند. محصولات در هر دو نسخه بهار EMI و EMI واشر الاستومری EMI برای پاسخگویی به نیاز سیستم مشتری ارائه می شوند.

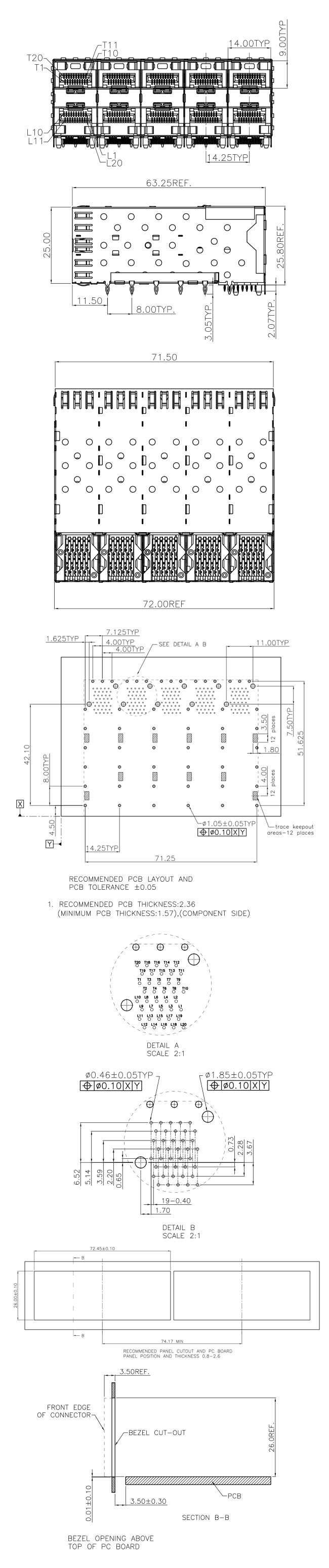

6. ترسیم فنی
می توانید جزئیات تناسب اندام را از تصویر زیر بشناسید
