4 پورت Ganged Sfp Port Connector سطح انتقال حرارت ویندوز

RoHS IECQ 4 Ports Ganged Sfp Port Connector سطح انتقال حرارت ویندوز

. SFP با قابلیت افزودن فاقد شکل کوچک به علاوه طیف وسیعی از محصولات ، برای کاربردهای صنایع شبکه ، ارتباط از راه دور و مراکز داده طراحی شده است. نسل بعدی دستگاه های I / O با سرعت بالا ، با پشتیبانی از 10 گیگابیت در ثانیه اترنت InfiniBand الزامات نرخ داده را افزایش می دهد. قفسهای آلیاژ مس Press Fit انواع واشر EMI یا EMI را ارائه می دهد و کاملاً با عقب با ماژول های نوری SFP + و مجامع کابل سازگار است.

طراحی SFP فشرده تر از XFP ، X2 ، EXNPAK است ، هزینه نیز پایین تر است ، در زمینه های شبکه سازی و ارتباطات که نیاز به سرعت انتقال بالاتر و انتقال طولانی تر دارند ، رواج پیدا می کند.

می تواند بهترین شریک زندگی شما باشد ، ما محصولات متنوعی داریم: قفس SFP ، قفس QSFP ، SFP به علاوه قفس ، QSFP به علاوه قفس ، قفس SFP28 ، قفس QSFP28 و غیره.

ساختار 1 xn یا 2 xn ، سوراخ انتشار گرما متفاوت ، PIN مختلف Mount ، مختلف مطبوعات مطبوعات PIN طول ، با یا بدون لوله های سبک ، با یا بدون گرمازدگی ، و غیره

1. ویژگی ها

• در قفس های منفرد یا چند پورت (نصب پنل) موجود است

• کیت مناسب با کانکتور و قفس SFP

• طراحی پا سه بعدی برای حفظ فشار مناسب و تماس با حفره های صفحه میزبان

• ساخت و ساز یک تکه از جنس استنلس استیل

• طراحی انتشار کم از طریق انگشتان بهاری برابر - برگشتی برای عبور اشعه وجود ندارد

• فنرهای لرزش گیرنده پیشرفته

• نصب / حذف ساده و سریع

• هنگام برداشتن قفس سوراخ صفحه میزبان آسیب نمی بیند

• با فرستنده های SFP ، SFP + ، XFP یا ZENPAK

• اتصالات و قفس موجود است

• فشار لحیم کاری یا لحیم کاری در قفس منجر به قفس می شود

• به صورت جداگانه یا به صورت کیت در دسترس است (سری SFPK)

• پنجره های انتقال حرارت در تمام سطوح قفس SFP

• طرح های میزبان سازگار با MSA و طرح های فرستنده را پشتیبانی می کند

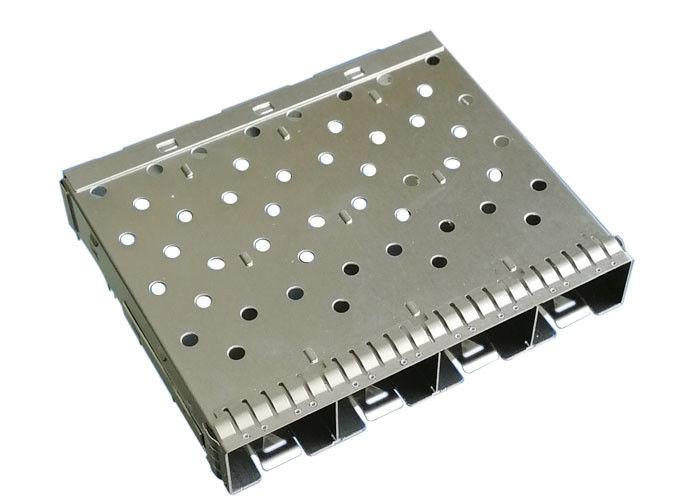

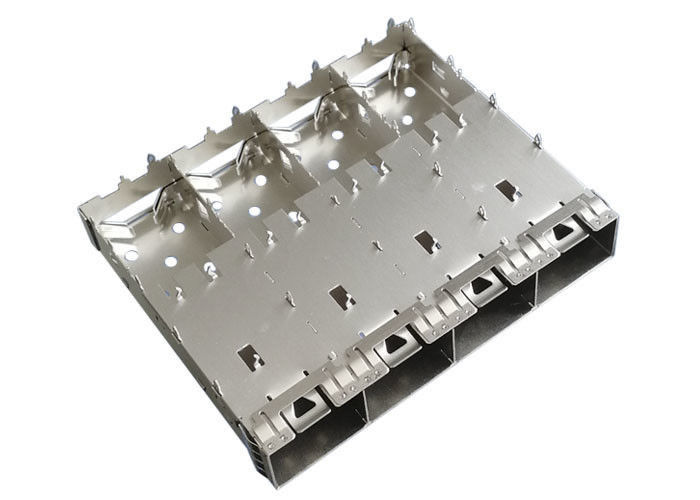

2. ساختار قفس SFP (47016-01N011):

• قفس SFP 1 x 4 Ganged ، بدون اتصال یکپارچه SFP
• طول قفس SFP PLUS: 48.7 میلی متر
• عرض قفس SFP PLUS: 57.45 میلی متر
• SFP PLUS ارتفاع قفس: 9.75 میلی متر
• SFP PLUS Press Fit طول طول پین: 2.05 میلی متر
• قفس فلزی Stampled و Formed ، با سوراخ اتلاف گرما.
• بدون لوله های سبک ، مطابق نیاز می توان سفارشی کرد
• بدون سینک گرمایی ، می تواند طبق نیاز سفارشی سازی شود
• مطبوعات متناسب با نوع مناسب ، مطابق آنچه مورد نیاز است می توان تنظیم کرد
• مواد قفس: آلیاژ مس
• CLIP: فولاد ثابت
• با EMI است Tab بهار، ارائه محافظ بهتر EMI به گودی

3. مزایا:

4. برنامه های کاربردی قفس SFP PLUS:

• اطلاعات / ارتباطات
• سرورهای سطح بالا
• شبکه سازی
• فیبر کانال و گیگابیت اترنت
• تجهیزات شبکه
• روتر / سوئیچ
• سرورها
• ذخیره سازی
• ارتباطات از راه دور
• سوئیچ ها
• سخت افزار ارتباطات از راه دور

این یک لیست قطعی از برنامه های کاربردی برای این محصول نیست. این برخی از کاربردهای متداول را نشان می دهد.

5. مزایا:

• ما قالب سخت افزاری و قالب پلاستیکی خود را داریم
• دارای 3 دستگاه LS-WEDM
• دارای 12 دستگاه WEDM و 8 دستگاه CNC
• دارای 20 دستگاه سنگ زنی و 12 دستگاه تخلیه الکتریکی
• دارای 30 دستگاه تمبر
• دارای 55 دستگاه تزریق پلاستیک
• دارای کارگاه های مونتاژ خودکار
• پاسخ سریع ، مهندسین حرفه ای تحقیق و توسعه ، تیم خدمات مثبت ، اطمینان از همه فرایندهای مؤثر و سازمان یافته؛
• 20 سال تجربه در انواع اتصالات
• 1500 کارمند
• 58 مهندس تحقیق و توسعه.
• 22000 متر مربع کارخانه
• ظرفیت درگاه های 20kk / ماه
• ما از خدمات Costom پشتیبانی می کنیم.
• محصولات ما با گواهینامه RoHS ، REACH و UL سازگار است
• شرکت بلند مدت با HUAWEI ، ZTE ، FOXCONN ، XIAOMI ، TCL و غیره
• 20KK نقاط / ظرفیت ماه
• صدور گواهینامه سیستم مدیریت بین المللی ISO9001 ، ISO14001 ، QC080000 ، OHSAS18001 و IECC

</s>avkanî

6. خدمات سفارشی سازی

• پشتیبانی از ساخت یک اتصال دهنده SFP یکپارچه با قفس های EMI ، اتصال جدا شده SFP یا قفس های جدا شده SFP
• قفس SFP می تواند با 1 xn Ganged Structure یا 2 Xn Stacked Structure باشد
• قفس SFP می تواند با سوراخ گرمازدگی متفاوت باشد
• قفس SFP می تواند با لوله های سبک یا بدون ، ساخته شده در بالا یا قفس قفس باشد
• قفس SFP می تواند با سینک هیت یا بدون آن باشد و سینک گرما با سبک متفاوت
• قفس SFP می تواند با بهار انگشت EMI یا واشر الاستومری باشد
• Mount Mount Type ، Press Fit یا Solder Post و طول Pin را می توان سفارشی کرد

7. چرا ایالات متحده را انتخاب می کنید؟

شرکت ما قفس خود را برای فرستنده گیرنده پلاستیکی شکل کوچک (SFP) با سخت ترین طراحی مکانیکی موجود در بازار ارائه می دهد. قفس برای کاربردهای مناسب مطبوعات به منظور کاهش تلاش برای تولید حجم بالا طراحی شده است. فنرهای تماس بیرونی خم شده بیرونی و ساخت یک تکه باعث افزایش عملکرد EMI می شوند.

• کم هزینه
• فرم جمع و جور ، کوچکتر از XFP ، X2 ، EXNPAK؛
• انواع محصولات ، قفس SFP ، قفس QSFP ، SFP به علاوه قفس ، QSFP به علاوه قفس ، قفس SFP28 ، قفس QSFP28 و غیره
• سفارشی سازی پشتیبانی: سینک گرما ، لوله های سبک ، طول PIN ، نوع کوه ، 1 xn یا 2 xn ، با یا بدون اتصال دهنده یکپارچه.

راه حل های سفارشی

اتلاف حرارت

راه حل های بهبود یافته ترمائی ما جریان هوا به جلو و پشت به جلو را از طریق قفس ها ارائه می دهند ، باعث کاهش اتلاف گرمای بهتر برای صنعت پیشرو حرارتی می شود.

کیفیت سیگنال

برای افزایش کیفیت سیگنال ، نمونه کارها SFP روی ناحیه صفحه چفت تمرکز می کند تا EMI را کاهش دهد و از تخریب عملکرد مدار جلوگیری کند و از مطابقت با استانداردها اطمینان حاصل کند. محصولات در هر دو نسخه بهار EMI و EMI واشر الاستومری EMI برای پاسخگویی به نیاز سیستم مشتری ارائه می شوند.

ویژگی ها و مزایای کلیدی ، عملکرد و انعطاف پذیری

1. قفس را در پیکربندیهای تک پورت ، گنگ (1xN) و انباشته (2xN) ارائه می دهد. قفس های نصب شکم به شکم نیز ارائه شده است
2. دارای واشرهای الاستومری یا چشمه هایی برای مهار EMI است
3. گزینه های لوله سینک و لوله های گرما را ارائه می دهد
4. قفس های جمع شده شامل یک کانکتور یکپارچه با سرعت بالا است
5. مکمل مجموعه نمونه های کابل مسی پیوست مستقیم و اتصالات نوری LC و مجامع کابل
6. قفس برای برنامه های کارت PCI در دسترس است (زاویه نصب یک درجه)

8- ترسیم فنی

می توانید جزئیات تناسب اندام را از تصویر زیر بشناسید
