محل منبع:
چين
گواهی:
CE ROHS
سری SMA نوعی کانکتور کواکسیال RF با فرکانس بالا است که مطابق آن با MIL-C-39012 توسط شركت صنعتی صنعتی الکترونیك Xi'an Elite ، آموزشی ویبولیتین تولید و تولید می شود. . این کانکتور پرکاربردترین کانکس های RF است که در زمینه های مختلف ارتباط مایکروویو و دستگاه اندازه گیری مایکروویو استفاده می شود. کانکتور با کارایی بالا که توسط شرکت ما تولید شده است می تواند تا 20 گیگاهرتز برسد.
مشخصات:
| خصوصیات برقی | |||
| امپدانس | 50Ω | ||
| محدوده فرکانس | با کابل solf DC ~ 12.4GHz متصل شوید | ||
| با کابل نیمه سفت و سخت DC ~ 18GHz متصل شوید | |||
| ولتاژ محاسبه شده | 335VRMS * | ||
| دی الکتریک مقاومت در برابر ولتاژ | 1000VRMS * | ||
| مقاومت عایق | 0005000MΩ | ||
| مقاومت مرکز | هادی مرکز | .03.0mΩ | |
| هادی بیرونی | .02.0mΩ | ||
| VSWR | .31.3 | ||
| خصوصیات مادی و مکانیکی | |||
| هادی مرکز | نر | آبکاری برنجی | |
| زن | Sn-P برنز طلا اندود | ||
| تماس الاستیک | نیکل برنز بریلیم آبکاری شده | ||
| Shell و سایر قطعات فلزی | برنج نیکل اندود | ||
| انفعال ضد زنگ | |||
| بدون آستین | برنج نیکل اندود | ||
| گشتاور محکم تر اتصال | 0.79－1.13N .m | ||
| دوام | 500 چرخه | ||
| حلقه آب بندی | لاستیک سیلیکون | ||
| مقره ها | PTFE | ||
کاربرد:
*شبکه
* رادار
* اتومبیل
* Satcom
* رایانه / LAN
*پهنای باند
* ابزار دقیق
* آنتن های آرایه ای مرحله ای
* ارتباطات از راه دور
*هوافضا
* تخته به هیئت مدیره بهم متصل است
تصاویر دقیق:

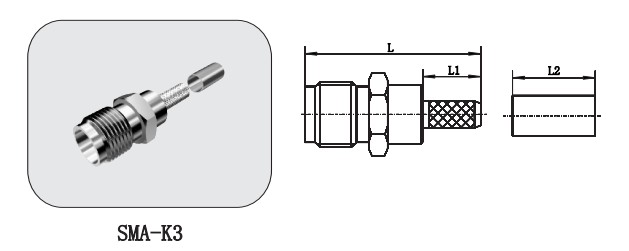

| شماره مدل | شرح | L (میلی متر) | L1 | L2 | نوع کابل |

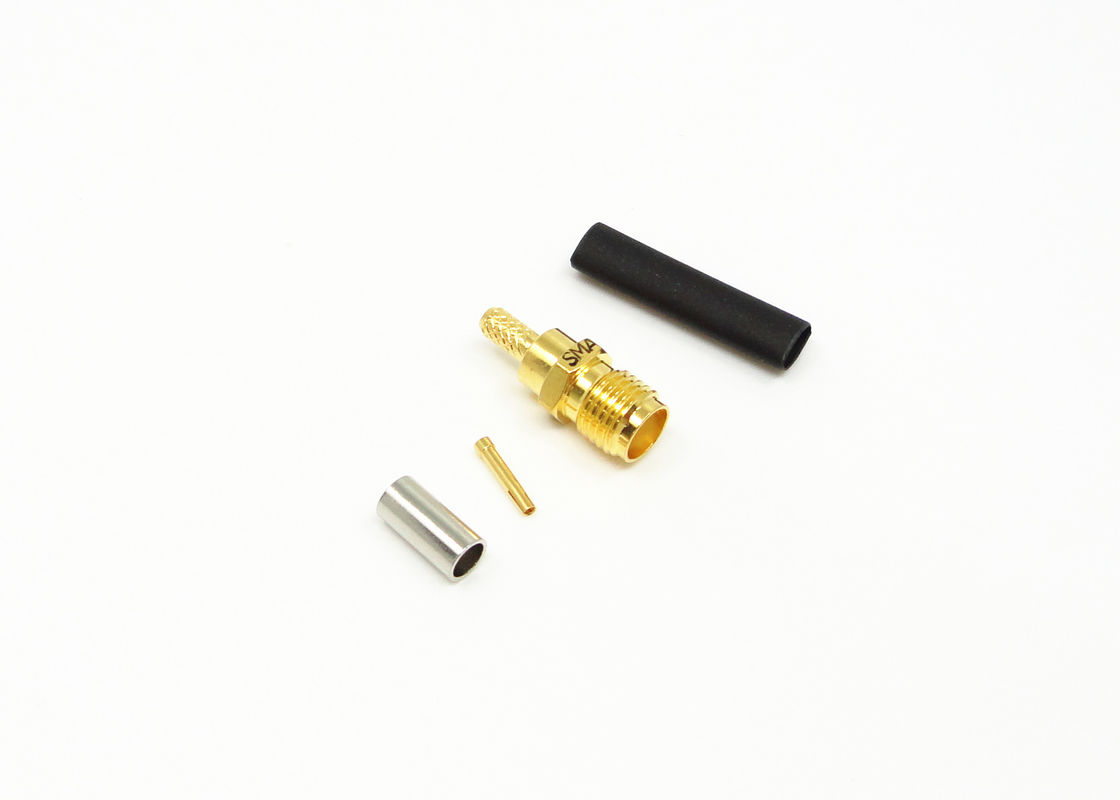

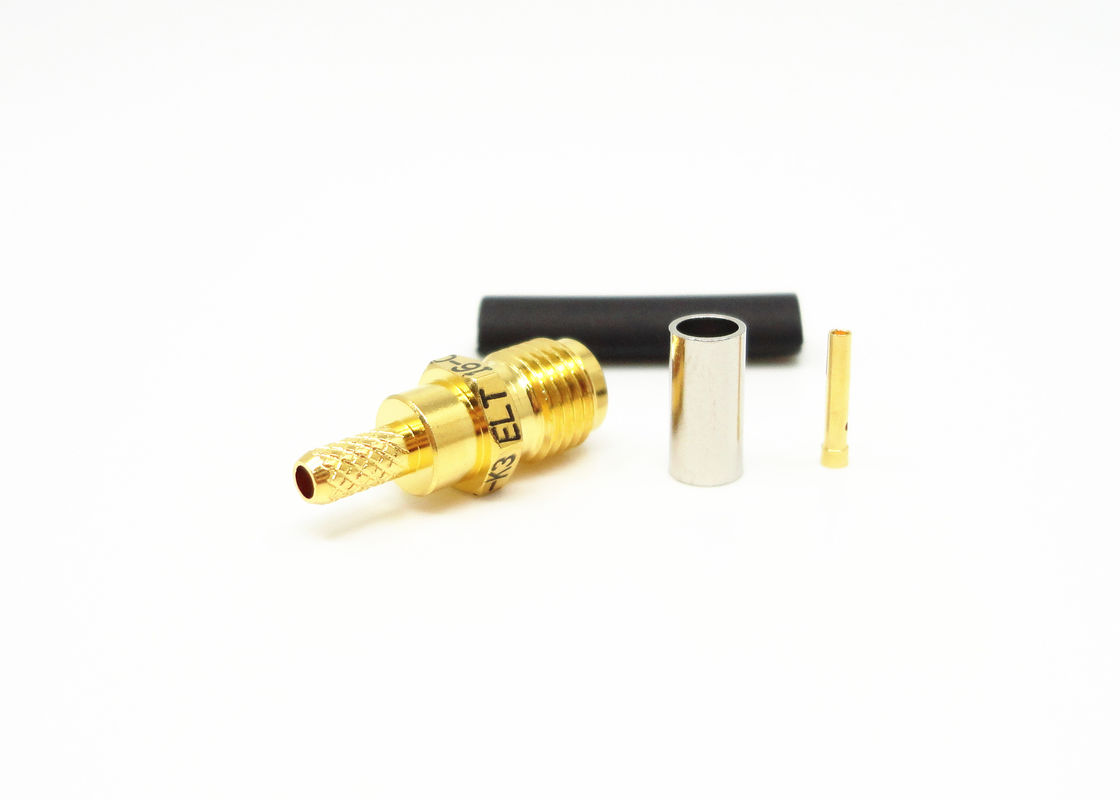

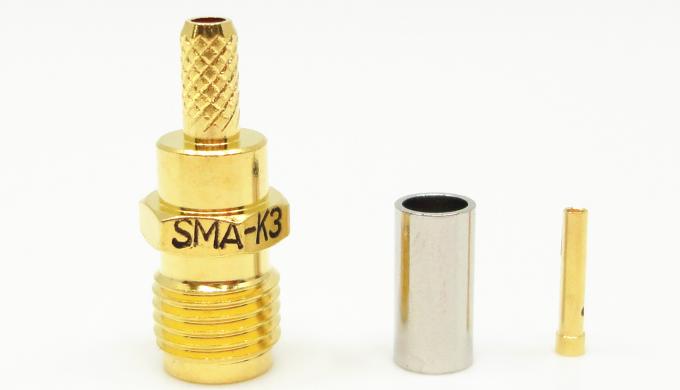

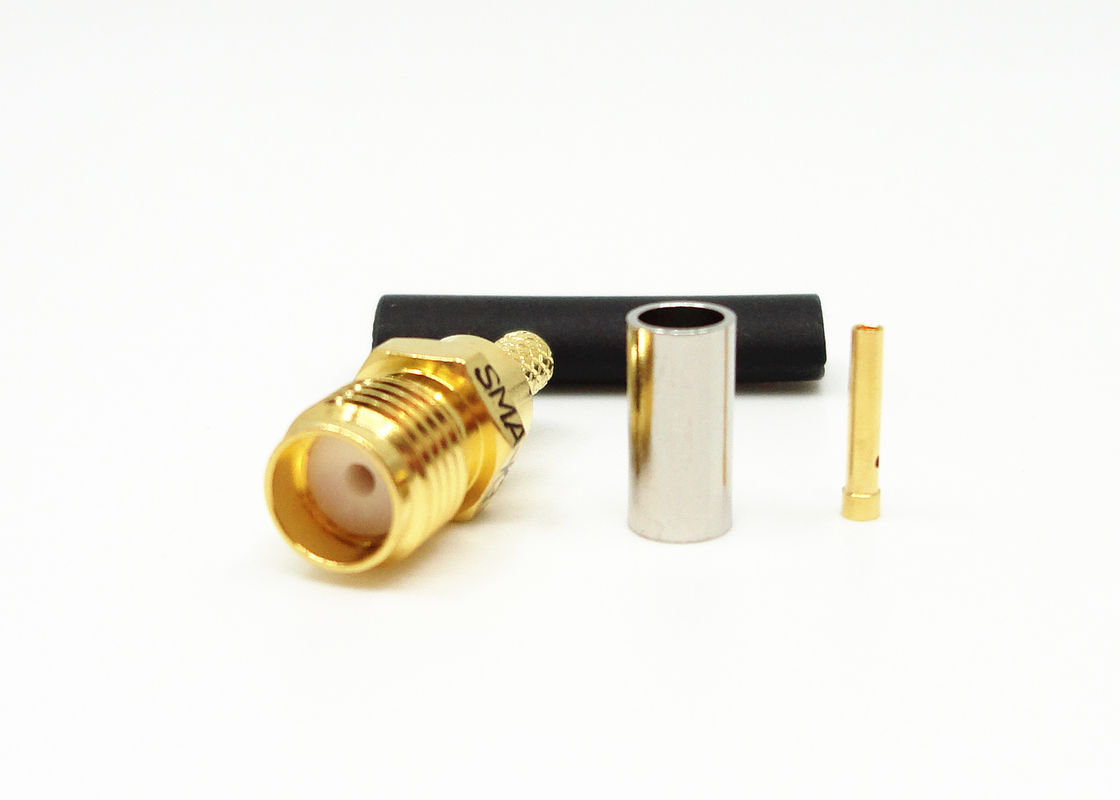

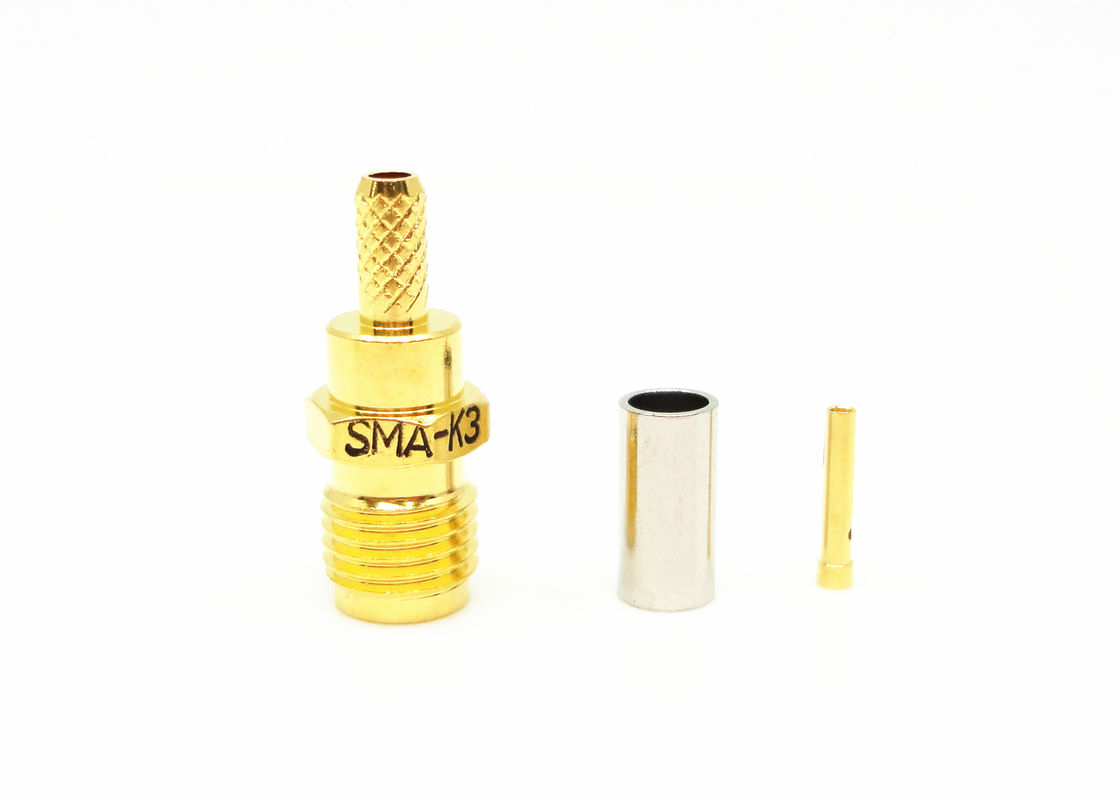

| SMA-K3 | کانکتور زن SMA برای کابل RG316 | 17 | 5.6 | 8 | RG316 |
| SMA-K4 | کانکتور زن SMA برای کابل SFF | 19.9 | 8.5 | 10 | SFF-50-2-2 |
| SMA-K5G | کانکتور زن استیل ضد زنگ برای کابل SFF | 22 | 10 | 12 | SFF-50F3-1 |
جزئیات بسته بندی:
* کارتن صادرات استاندارد
* مطابق نیاز مشتری
توجه داشته باشید:
ما بیش از 10،000 نوع کانکتور داریم ، اگر کانکتور مورد استفاده شما یافت نشد ، لطفاً با اطلاعات خود با ما تماس بگیرید.
