محل منبع:
چين
گواهی:
CE ROHS
سری SMA نوعی کانکتور کواکسیال RF با فرکانس بالا است که طبق MIL-C-39012 تولید و تولید می شود. با ویژگی های حجم کم ، پهنای باند خوب ، مشخصات الکتریکی برتر. این پرکاربردترین اتصالات کواکسیال RF در زمینه های مختلف ارتباط مایکروویو و دستگاه اندازه گیری مایکروویو است. کانکتور با کارایی بالا که توسط شرکت ما تولید شده است می تواند تا 20 گیگاهرتز برسد.
مشخصات:
| خصوصیات برقی | |||
| امپدانس | 50Ω | ||
| محدوده فرکانس | با کابل solf DC ~ 12.4GHz متصل شوید | ||
| با کابل نیمه سفت و سخت DC ~ 18GHz متصل شوید | |||
| ولتاژ محاسبه شده | 335VRMS * | ||
| دی الکتریک مقاومت در برابر ولتاژ | 1000VRMS * | ||
| مقاومت عایق | 0005000MΩ | ||
| مقاومت مرکز | هادی مرکز | .03.0mΩ | |
| هادی بیرونی | .02.0mΩ | ||
| VSWR | .31.3 | ||
| خصوصیات مادی و مکانیکی | |||
| هادی مرکز | نر | آبکاری برنجی | |
| زن | Sn-P برنز طلا اندود | ||
| تماس الاستیک | نیکل برنز بریلیم آبکاری شده | ||
| Shell و سایر قطعات فلزی | برنج نیکل اندود | ||
| انفعال ضد زنگ | |||
| بدون آستین | برنج نیکل اندود | ||
| مقره ها | PTFE | ||
| حلقه آب بندی | لاستیک سیلیکون | ||
| دوام | 500 چرخه | ||
| گشتاور محکم تر اتصال | 0.79－1.13N .m | ||
مزایای:

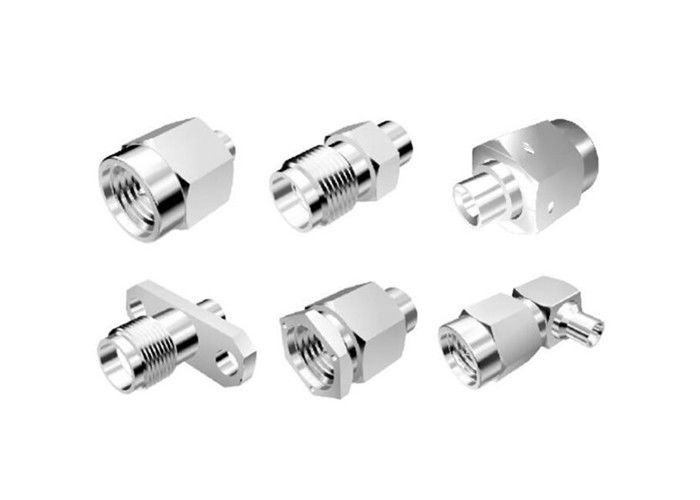

1. اتصالات SMA RF در اتصالات سریع ، فشار بر روی یا رابط کاربری استاندارد ، مستقیم ، 90 درجه و همچنین تنظیمات صفحه اصلی یا 4 پنل سوراخ در دسترس هستند.
2. اتصال کانکتور SMA RF با استفاده از پیچ های ساده و پیچاندن دو کانکتور به هم پیچیده ، با کیفیت بالا و ترکیبی سریع است ، بدون نیاز به لحیم کاری و چفت شدن.
3. اتصالات الکتریکی SMA به طور گسترده ای برای مایکروویو ، آنتن ها و ابزار دقیق و غیره استفاده می شوند
4. اتصالات SMA RF اتصال دهنده های کواکسیال RF با اتصال کوچک و با اندازه مینیاتوری ، ضد لرزش و فرکانس گسترده تا 18 گیگاهرتز هستند.
کاربرد:
* نظامی
* تخته به هیئت مدیره بهم متصل است
*پهنای باند
* ابزار دقیق
* آنتن های آرایه ای مرحله ای
* ارتباطات از راه دور

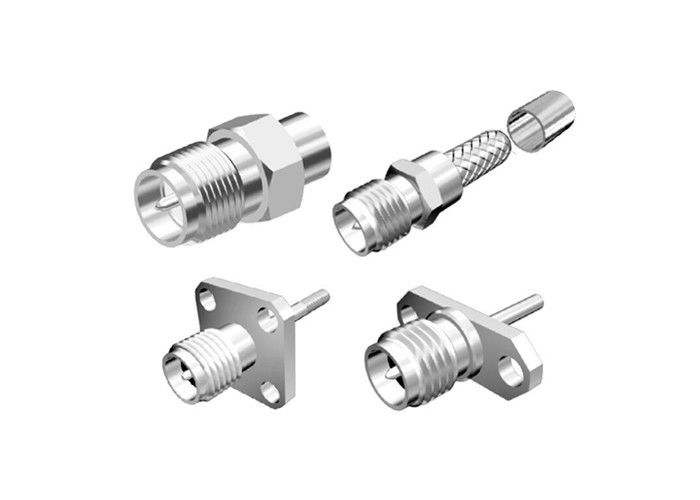

عکس های بیشتر:
توجه داشته باشید:
ما بیش از 10،000 نوع کانکتور داریم ، اگر کانکتور مورد استفاده شما یافت نشد ، لطفاً با اطلاعات خود با ما تماس بگیرید.
