محل منبع:
چين
گواهی:
CE ROHS

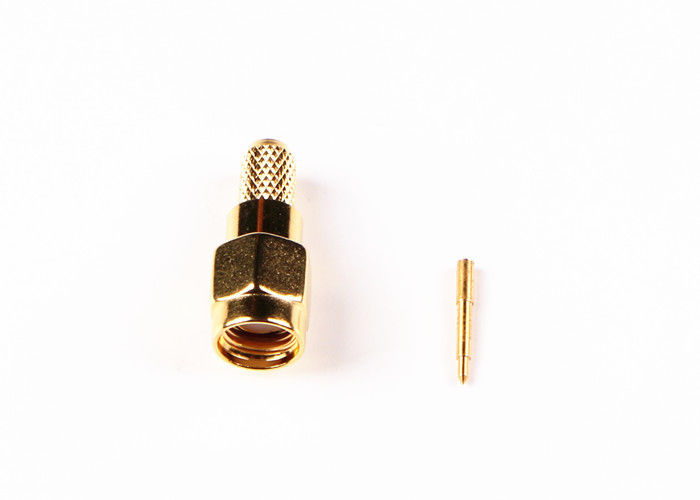

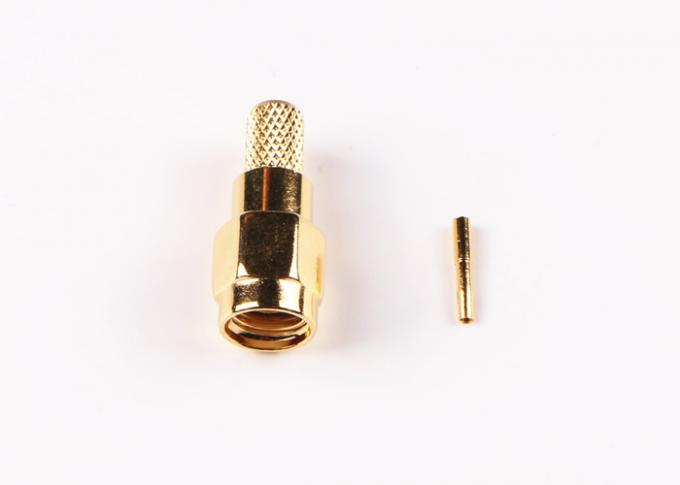

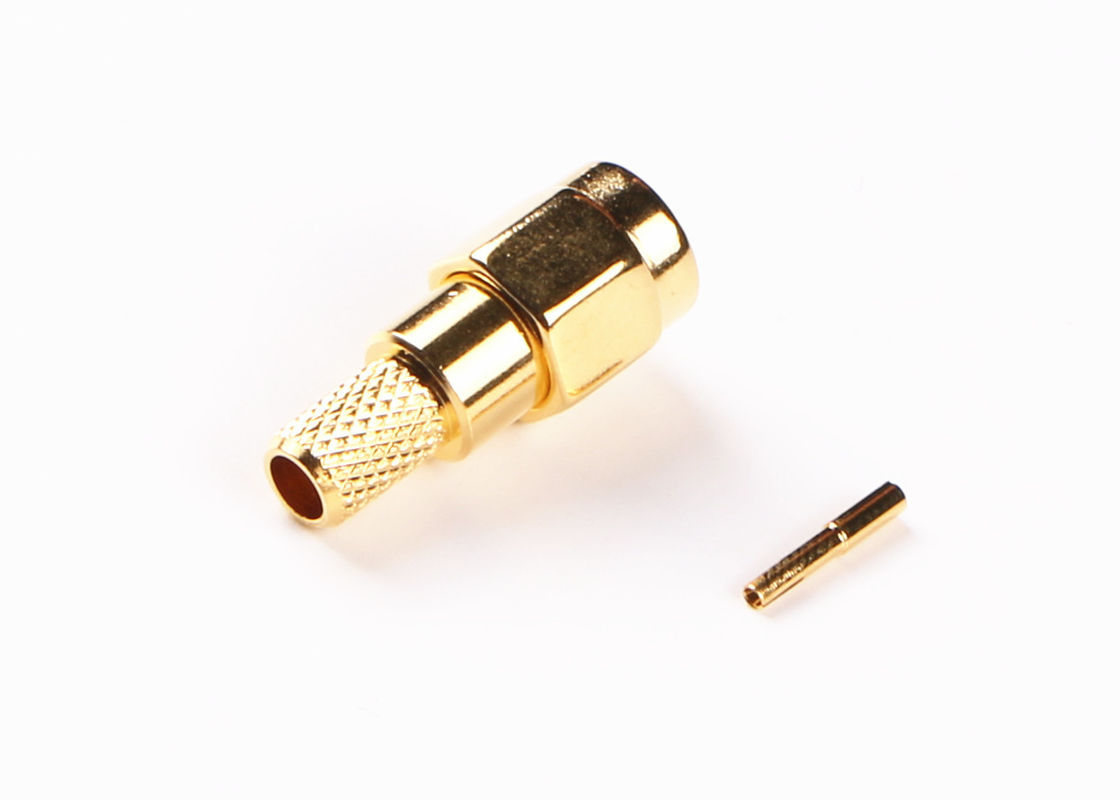

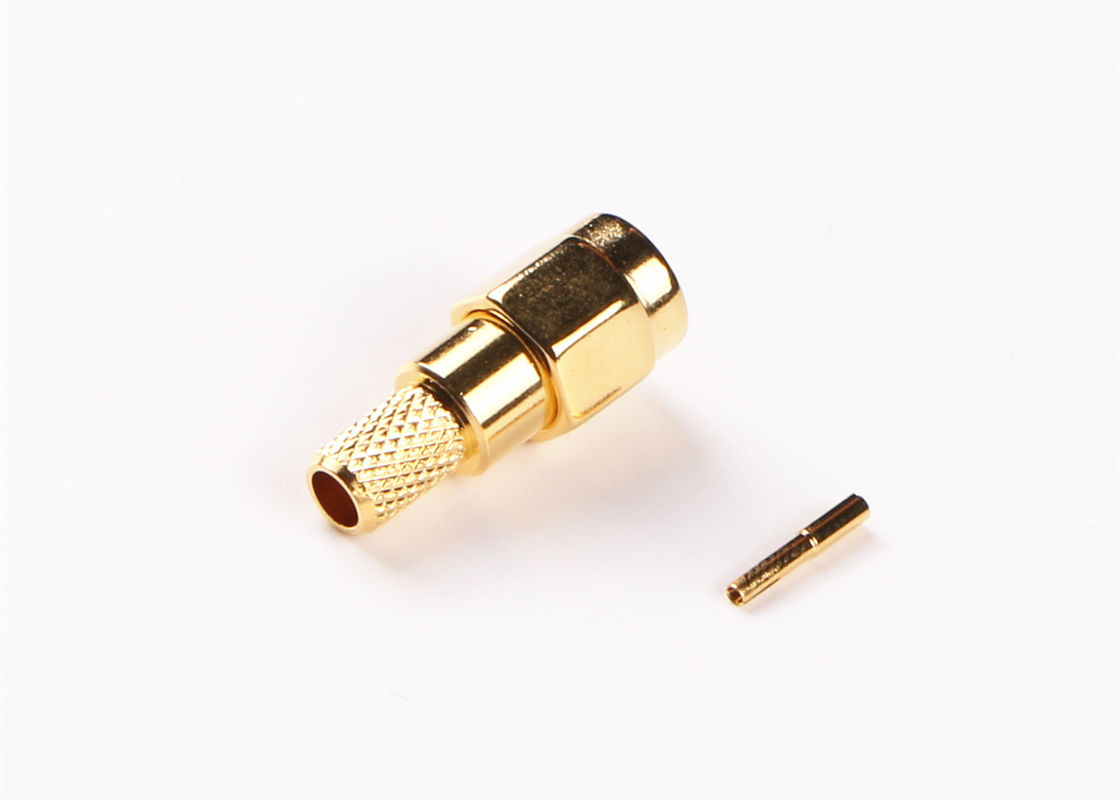

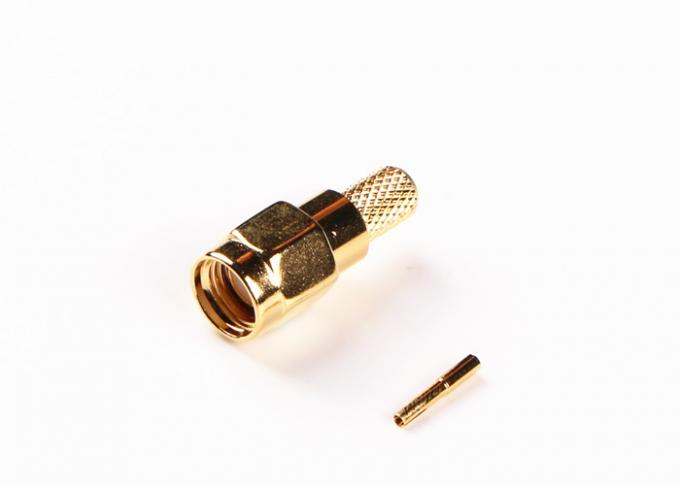

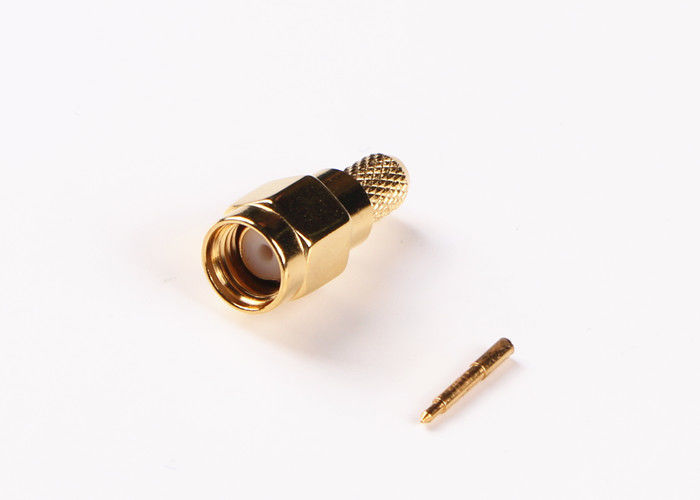

سری SMA نوعی کانکتور کواکسیال RF با فرکانس بالا است که مطابق با MIL-C-39012 تولید و تولید می شود. با ویژگی های حجم کم ، پهنای باند خوب ، مشخصات الکتریکی برتر. SMA پرکاربردترین اتصالات کواکسیال RF است که در زمینه های مختلف ارتباط مایکروویو و دستگاه اندازه گیری مایکروویو استفاده می شود. کانکتور با کارایی بالا که توسط شرکت ما تولید شده است می تواند تا 20 گیگاهرتز برسد.
مشخصات:
| خصوصیات برقی | |||
| امپدانس | 50Ω | ||
| محدوده فرکانس | با کابل solf DC ~ 12.4GHz متصل شوید | ||
| با کابل نیمه سفت و سخت DC ~ 18GHz متصل شوید | |||
| ولتاژ محاسبه شده | 335VRMS | ||
| دی الکتریک مقاومت در برابر ولتاژ | 1000VRMS | ||
| مقاومت عایق | 0005000MΩ | ||
| مقاومت مرکز | هادی مرکز | .03.0mΩ | |
| هادی بیرونی | .02.0mΩ | ||
| VSWR | .31.3 | ||
| خصوصیات مادی و مکانیکی | |||
| هادی مرکز | نر | آبکاری برنجی | |
| زن | Sn-P برنز طلا اندود | ||
| تماس الاستیک | نیکل برنز بریلیم آبکاری شده | ||
| Shell و سایر قطعات فلزی | برنج نیکل اندود | ||
| انفعال ضد زنگ | |||
| بدون آستین | برنج نیکل اندود | ||
| مقره ها | PTFE | ||
| حلقه آب بندی | لاستیک سیلیکون | ||
| دوام | 500 چرخه | ||
| گشتاور محکم تر اتصال | 0.79－1.13N .m | ||
امکانات:
کاربرد:
* هوافضا
* پهنای باند
* ابزار دقیق
* آنتن های آرایه ای مرحله ای
* ارتباطات از راه دور
* تخته به هیئت مدیره بهم متصل است
جزئیات بیشتر:
Cataloge محصول:
| آداپتور RF |
| اتصال دهنده SMA / SSMA RF |
| اتصال دهنده SMP / SSMP RF |
| اتصال دهنده TNC RF |
| N نوع اتصال دهنده RF |
| اتصال دهنده MCX / MMCX RF |
| اتصالات موج BNC RF اتصالات موج میلی آمپر (2.4 میلی متر ، 2.92 میلی متر) |
| مجامع کابل RF |
| Waveguide To Coaxial Adapter |
| مهر و موم های مهر و موم شیشه ای به فلز |
| اتصال دهنده سری J30J |
| اتصالات چرخشی مایکروویو |
توجه داشته باشید:
ما بیش از 10،000 نوع اتصال دهنده SMA داریم ، اگر کانکتور مورد استفاده شما یافت نشد ، لطفاً با اطلاعات خود با ما تماس بگیرید.
