محل منبع:
چين
گواهی:
CE ROHS
کاربرد:
*ایستگاه پایه
* ابزار دقیق
* اجزای مایکروویو
* Mil/Aero
*کامپیوتر/LAN
* مخابرات

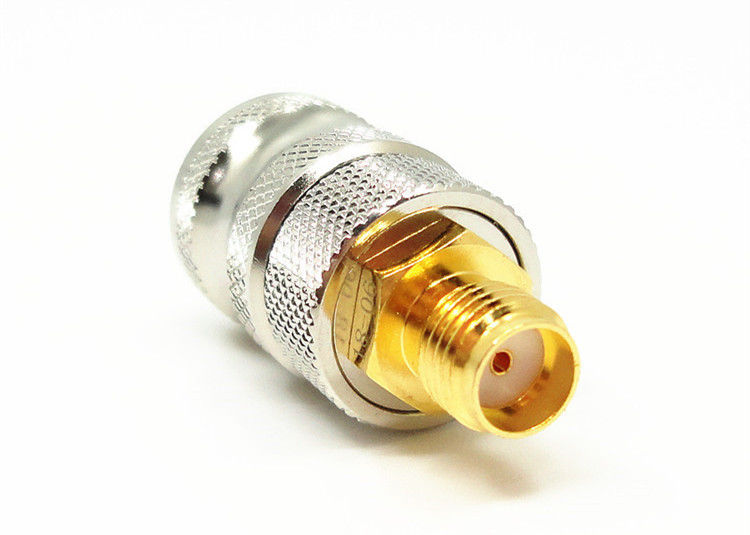

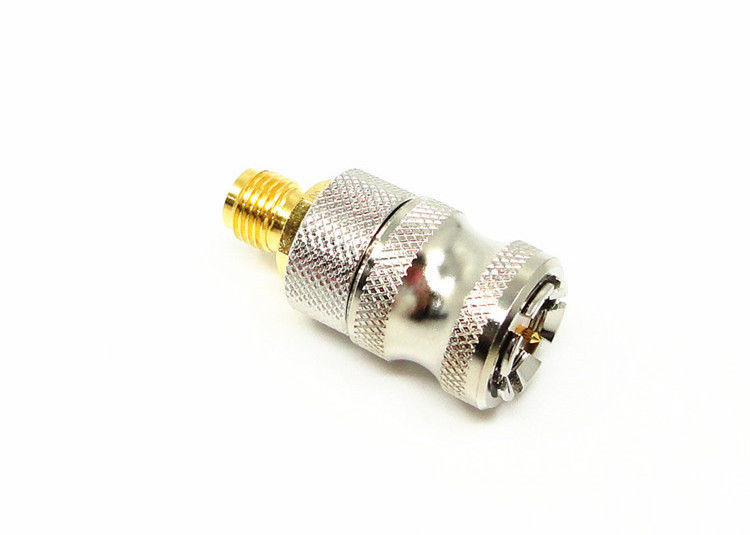

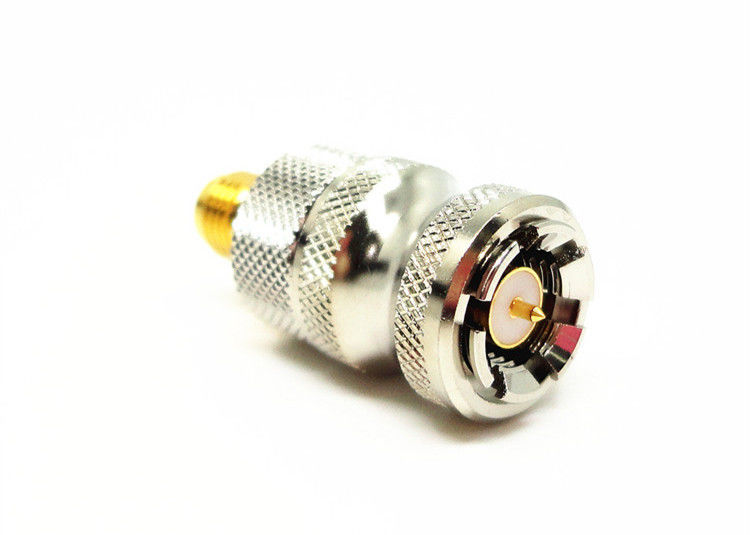

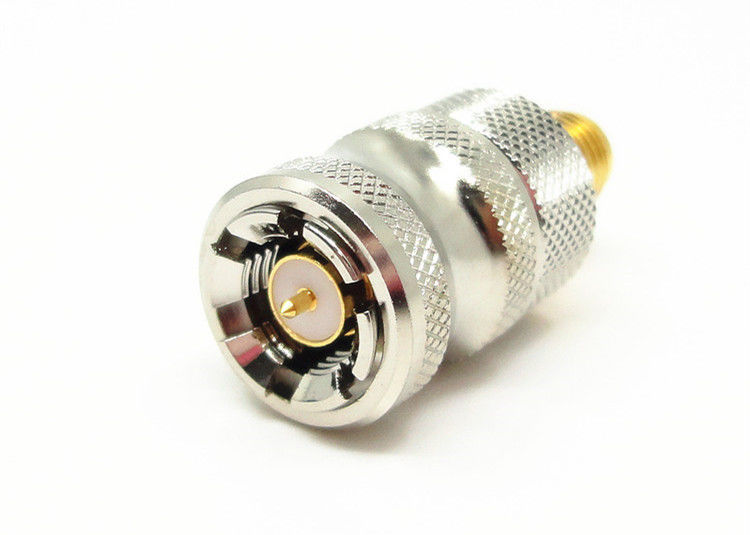

سری SMA نوعی کانکتور کواکسیال RF مینی فرکانس بالا است که بر اساس MIL-C-39012 توسعه و تولید شده است.با ویژگی های حجم کم، پهنای باند خوب، ویژگی های الکتریکی برتر.SMA پرکاربردترین کانکتور کواکسیال rf در زمینه های مختلف ارتباطات مایکروویو و دستگاه اندازه گیری مایکروویو است. کانکتور با کارایی بالا که توسط شرکت ما توسعه یافته است می تواند به 20 گیگاهرتز برسد.
مشخصات:
| ویژگی های الکتریکی | |||
| امپدانس | 50Ω | ||
| محدوده فرکانس | با کابل sof DC~12.4GHz وصل شوید | ||
| با کابل نیمه سفت و سخت DC~18GHz وصل شوید | |||
| ولتاژ محاسبه شده | 335 VRMS | ||
| دی الکتریک مقاومت در برابر ولتاژ | 1000 VRMS | ||
| مقاومت عایق | ≥5000MΩ | ||
| مقاومت مرکز | هادی مرکزی | ≤3.0mΩ | |
| هادی بیرونی | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| مشخصات مواد و مکانیکی | |||
| هادی مرکزی | نر | برنج با روکش طلا | |
| مونث | Sn-P برنز با روکش طلا | ||
| تماس الاستیک | بریلیم برنز با نیکل اندود شده | ||
| پوسته و سایر قطعات فلزی | برنج نیکل اندود شده | ||
| انفعال ضد زنگ | |||
| آستین چین دار | برنج نیکل اندود شده | ||
| عایق ها | PTFE | ||
| حلقه آب بندی | لاستیک سیلیکونی | ||
| ماندگاری | 500 چرخه | ||
| گشتاور سفت شدن اتصال | 0.79 تا 1.13 N.m | ||
امکانات:
1، کانکتورهای SMA RF در اتصال سریع، رابط فشاری یا استاندارد، نسخه‌های مستقیم، 90 درجه، و همچنین پیکربندی‌های پانل دیواری یا 4 سوراخ موجود هستند.
2، کانکتور SMA RF با کیفیت بالا و ترکیبات سریع با پیچاندن دو کانکتور به هم، بدون نیاز به لحیم کاری یا چین خوردگی است.
3، اتصالات الکتریکی SMA به طور گسترده برای مایکروویو، آنتن ها و ابزار دقیق تست و غیره استفاده می شود
4، کانکتور SMA RF کانکتورهای کواکسیال RF با جفت رزوه ای با اندازه کوچک، ضد لرزش و محدوده فرکانس وسیع تا 18 گیگاهرتز هستند (کانکتورهای SMA RF ما می توانند 20 گیگاهرتز باشند)
جزئیات بیشتر:
کاتالوگ محصولات:
| آداپتور RF |
| کانکتور RF SMA/SSMA |
| کانکتور RF SMP/SSMP |
| کانکتور TNC RF |
| کانکتور RF نوع N |
| کانکتور RF MCX/MMCX |
| اتصال دهنده BNC RF اتصالات موج میلی متری (2.4 میلی متر، 2.92 میلی متر) |
| مجموعه های کابل RF |
| موجبر به آداپتور کواکسیال |
| مهر و موم هرمتیک شیشه به فلز |
| کانکتور سری J30J |
| اتصالات چرخشی مایکروویو |
توجه داشته باشید:
ما بیش از 10000 نوع داریماتصال SMA، اگر کانکتوری که استفاده می کنید پیدا نشد، لطفاً با جزئیات خود با ما تماس بگیرید.
