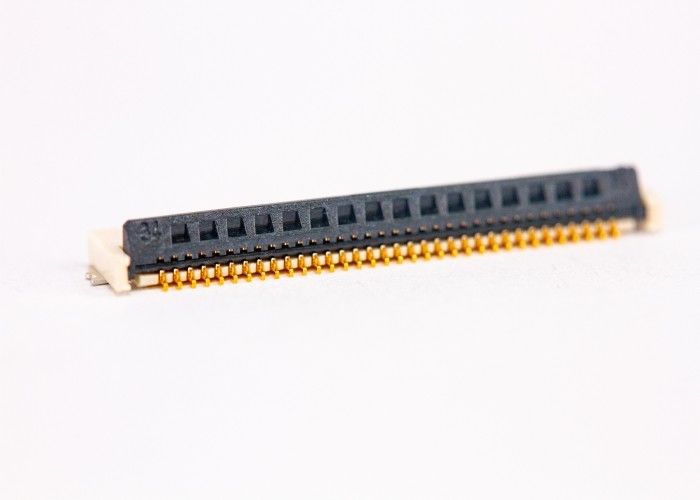

تماس با LCP Natural Color Fpc Zif Connector Black Lock Cover Double Contact

سطح پلاستیکی 0.5MM ارتفاع 1.8MM 6-70PIN نوع قفل جلویی باز بسته تماس دو طرفه FPC / FFC اتصال r

کابل تخت انعطاف پذیر ، یا FFC ، به انواع کابل های برقی که هم از نظر مسطح و هم انعطاف پذیر و دارای رسانای جامد مسطح است ، اشاره دارد. کابل تخت انعطاف پذیر نوعی الکترونیک انعطاف پذیر است. با این حال ، اصطلاح FFC معمولاً به کابل تخت بسیار نازک که اغلب در برنامه های الکترونیکی با چگالی بالا مانند لپ تاپ و تلفن های همراه یافت می شود ، اشاره دارد. گاهی اوقات اصطلاح FPC (مدار چاپی قابل انعطاف) برای هر نوع FFC حتی تا حدودی نادرست نیز استفاده می شود ، اما از این با دقت بیشتری برای توصیف مدارهای چاپ شده یا چاپی که دارای اجزای سازنده هستند و بر روی یک ماده انعطاف پذیر ساخته شده است ، استفاده می شود. FFC ها معمولاً اتصالات مستقیم و بدون هیچ مؤلفه ای هستند.

توضیحات محصول

ترکیب مواد:

• مسکن بدنه اصلی: LCP رنگ طبیعی LCP رنگ طبیعی (UL 94V-0)
• جلد قفل: LCP Black LCP Black (UL 94V-0)
• ترمینال ترمینال: برنز فسفر فسفر
• صفحه موقعیت یابی Stator: Brass Brass

مکانیسم طراحی ساختار:

1) سری سری: PITCH 0.3mm FFC / FPC DUAL CONTACT Side CONNECTOR (H = 0.9mm) اتصال قفل چرخش عقب
2) موقعیت PIN موقعیت پین: به نقاشی محصول مراجعه کنید به نقشه نگاه کنید
3) نوع تماس تماس با ما: تماس دو طرفه تماس دو طرفه
4) شکل ترمینال TML نوع لحیم کاری: نوع SMT
5) مناسب برای ضخامت PCB ضخیم FPC: T = 0.22 ± 0.22 mm
6) مشخصات آبکاری: به نقاشی محصول مراجعه کنید
7) همزمانی لحیم کننده Coplanarity: 0.10 میلی متر MAX

پارامتر عملکرد:

1) وضعیت استاندارد شرایط استاندارد:
دمای کارکرد: -40 ~ + 85 ° C بدون اتصال میعان. در شرایط یخ بدون یخ یا شبنم
B استفاده از رطوبت رطوبت عملکرد: 20-85٪ RH
درجه حرارت C دمای ذخیره سازی: -10 ~ +50 ° C بدون اتصال میعان. در شرایط یخ بدون یخ یا شبنم
D رطوبت ذخیره سازی رطوبت: 85 20 20 R RH
2) ولتاژ درجه بندی ولتاژ دارای رتبه بندی: دمای محیط 20 درجه سانتیگراد 50 ولت (AC / DC) دمای محیط 20 درجه سانتیگراد 50 ولت (AC / DC)
3) دارای رتبه بندی رتبه بندی جریان فعلی: دمای محیط 20 درجه سانتیگراد 0.5A / PIN دمای محیط 20 درجه سانتیگراد 0.5A / PIN
