محل منبع:
چين
گواهی:
ISO9001 SGS-ROHS2.0

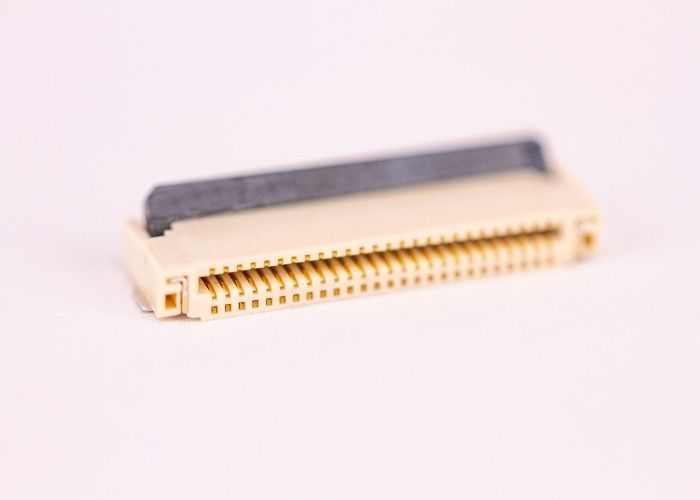

سطح پلاستیکی 0.5MM ارتفاع 1.8MM 6-70PIN نوع قفل جلویی باز بسته تماس دو طرفه FPC / FFC اتصال r
| تعداد مخاطبین | 45 |
| مطالب تماس | فسفر برنز |
| گام صدا | 0.5 میلی متر |
| نوع نصب | سطح کوه |
| جنسیت | زن |
| نوع خاتمه | تماس برتر ZIF |
| جهت بدن | زاویه راست |
| رتبه فعلی | 500mA |
| رتبه بندی ولتاژ | 50 ولت جی |
| سلسله | FH12 |
| تعداد ردیف ها | 1 |
| تماس با Plating | طلا |
| مصالح ساختمانی | PPS · پلی آمید |
| حداکثر دمای کارکرد | + 85 ° C |
| روش خاتمه | سرباز |
| حداقل دمای کارکرد | -40 درجه سانتیگراد |
توضیحات محصول
| ولتاژ محاسبه شده | 50 ولت (AC / DC) |
| دارای رتبه فعلی است | 0.5A / PIN |
| احتباس کابل | N 0.3N / PIN |
| تماس با امپدانس | 100mΩ حداکثر |
| مقاومت عایق | 50MΩ حداقل |
| ضخامت کابل | 0.2mm +/- 0.02mm |
| روش جوشکاری | پچ اتوماتیک SMT |
| بسته بندی | مناسب برای بسته بندی نوار وصله SMT |
| مقدار بسته بندی | 3000PCS / حجم |
ترکیب مواد:
مکانیسم طراحی ساختار:
1) سری سری: PITCH 0.3mm FFC / FPC DUAL CONTACT Side CONNECTOR (H = 0.9mm) اتصال قفل چرخش عقب
2) موقعیت PIN موقعیت پین: به نقاشی محصول مراجعه کنید به نقشه نگاه کنید
3) نوع تماس تماس با ما: تماس دو طرفه تماس دو طرفه
4) شکل ترمینال TML نوع لحیم کاری: نوع SMT
5) مناسب برای ضخامت PCB ضخیم FPC: T = 0.22 ± 0.22 mm
6) مشخصات آبکاری: به نقاشی محصول مراجعه کنید
7) همزمانی لحیم کننده Coplanarity: 0.10 میلی متر MAX
پارامتر عملکرد:
1) وضعیت استاندارد شرایط استاندارد:
دمای کارکرد: -40 ~ + 85 ° C بدون اتصال میعان. در شرایط یخ بدون یخ یا شبنم
B استفاده از رطوبت رطوبت عملکرد: 20-85٪ RH
درجه حرارت C دمای ذخیره سازی: -10 ~ +50 ° C بدون اتصال میعان. در شرایط یخ بدون یخ یا شبنم
D رطوبت ذخیره سازی رطوبت: 85 20 20 R RH
2) ولتاژ درجه بندی ولتاژ دارای رتبه بندی: دمای محیط 20 درجه سانتیگراد 50 ولت (AC / DC) دمای محیط 20 درجه سانتیگراد 50 ولت (AC / DC)
3) دارای رتبه بندی رتبه بندی جریان فعلی: دمای محیط 20 درجه سانتیگراد 0.5A / PIN دمای محیط 20 درجه سانتیگراد 0.5A / PIN
