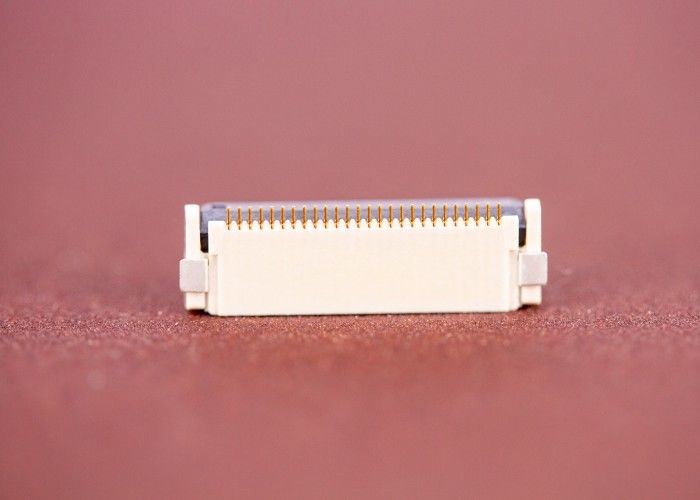

کابل اتصال بزرگ Currrent 40 Pin Ffc برنامه های کاربردی مدیریت آسان کابل با مدیریت کابل آسان

سطح پلاستیکی 0.5MM ارتفاع 1.8MM 6-70PIN نوع قفل جلویی باز بسته تماس دو طرفه FPC / FFC اتصال r

اتصالات سری FH برای اتصالات نوع کابل Flat Flex (FFC) یا مدار چاپی قابل انعطاف (FPC) طراحی شده اند. این کانکتورها دارای اتصالات تماسی هستند که بین 0.2 تا 1.0 میلی متر است و دارای نقاط تماس متفاوتی هستند. بالا ، پایین یا دوتایی (بالا و پایین). برنامه های معمولی شامل اتصال LCD ها به تابلوهای مدار چاپی و صحت گسترده برنامه های اتصال به برد به صفحه است.

توضیحات محصول

ترکیب مواد:

• مسکن بدنه اصلی: LCP رنگ طبیعی LCP رنگ طبیعی (UL 94V-0)
• جلد قفل: LCP Black LCP Black (UL 94V-0)
• ترمینال ترمینال: برنز فسفر فسفر
• صفحه موقعیت یابی Stator: Brass Brass

مکانیسم طراحی ساختار:

1) سری سری: PITCH 0.3mm FFC / FPC DUAL CONTACT Side CONNECTOR (H = 0.9mm) اتصال قفل چرخش عقب
2) موقعیت PIN موقعیت پین: به نقاشی محصول مراجعه کنید به نقشه نگاه کنید
3) نوع تماس تماس با ما: تماس دو طرفه تماس دو طرفه
4) شکل ترمینال TML نوع لحیم کاری: نوع SMT
5) مناسب برای ضخامت PCB ضخیم FPC: T = 0.22 ± 0.22 mm
6) مشخصات آبکاری: به نقاشی محصول مراجعه کنید
7) همزمانی لحیم کننده Coplanarity: 0.10 میلی متر MAX

پارامتر عملکرد:

1) وضعیت استاندارد شرایط استاندارد:
دمای کارکرد: -40 ~ + 85 ° C بدون اتصال میعان. در شرایط یخ بدون یخ یا شبنم
B استفاده از رطوبت رطوبت عملکرد: 20-85٪ RH
درجه حرارت C دمای ذخیره سازی: -10 ~ +50 ° C بدون اتصال میعان. در شرایط یخ بدون یخ یا شبنم
D رطوبت ذخیره سازی رطوبت: 85 20 20 R RH
2) ولتاژ درجه بندی ولتاژ دارای رتبه بندی: دمای محیط 20 درجه سانتیگراد 50 ولت (AC / DC) دمای محیط 20 درجه سانتیگراد 50 ولت (AC / DC)
3) دارای رتبه بندی رتبه بندی جریان فعلی: دمای محیط 20 درجه سانتیگراد 0.5A / PIN دمای محیط 20 درجه سانتیگراد 0.5A / PIN
